선형 가이드

고속 장비를 위한 내구성이 뛰어나고 마찰이 적은 선형 레일

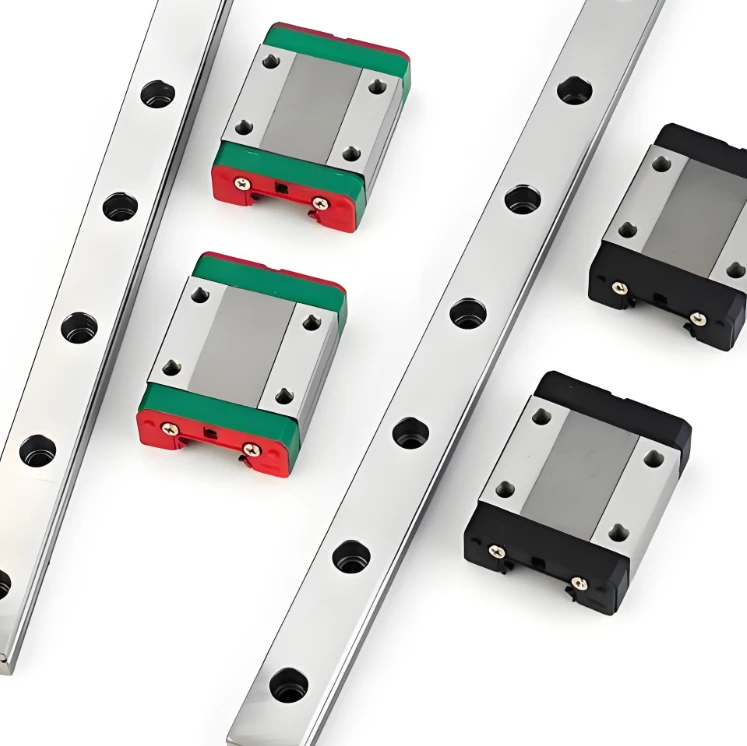

선형 모션 가이드 또는 선형 레일로도 알려진 고정밀 선형 가이드는 높은 정확도와 낮은 마찰로 직선 운동을 지원하고 안내하도록 설계된 기계 구성 요소입니다. 이는 일반적으로 재순환 볼 또는 롤러 베어링과 같은 볼 베어링 선형 가이드 메커니즘을 사용하여 레일을 따라 이동하는 캐리지(또는 블록)와 레일로 구성됩니다. 이 가이드는 정밀하고 부드러운 직선 운동이 필요한 CNC 기계, 3D 프린터, 자동화 시스템, 포장 기계 및 기타 산업 장비에 널리 적용됩니다.

기존 슬라이드 시스템과 비교하여 알루미늄 선형 가이드 레일 구성과 같은 선형 가이드는 훨씬 더 높은 하중 용량, 강성 및 정확도를 제공합니다. 롤링 접촉은 마찰을 최소화하여 모션 기능을 더욱 빠르게 하고 부품 수명을 연장합니다. 급가속 또는 감속과 같은 동적 조건에서 안정적인 성능을 유지하면서 수평 및 수직 방향의 하중을 지원할 수 있습니다.

선형 가이드는 다양한 설계 요구 사항을 충족하기 위해 다양한 크기, 예압 설정 및 정밀 등급으로 제공됩니다. 일부 응용 분야에서는 특히 동기화된 다축 이동이 필수적인 경우 볼 스크류와 선형 가이드 통합의 이점을 누릴 수 있습니다. 일반적인 유형에는 볼 유형, 롤러 유형 및 소형 가이드가 포함됩니다. 재료에는 일반적으로 내구성과 내식성을 높이기 위해 정밀하게 연마된 경화 합금강 또는 스테인리스강이 포함됩니다.

모듈식 설계 덕분에 이러한 구성 요소는 설치, 정렬 및 유지 관리가 간단합니다. 많은 모델이 자가 윤활을 지원하고 방진 씰을 포함하여 최소한의 유지 관리로 장기적인 신뢰성을 보장합니다.
로봇 공학, 공작 기계, 반도체 시스템 또는 의료 기기 등 판매용 선형 가이드와 같은 모델을 포함한 선형 가이드는 현대 자동화 시스템이 요구하는 정밀도, 효율성 및 안정성을 일관되게 제공합니다.

선형 가이드란 무엇입니까?

리니어 가이드(리니어 가이드웨이 또는 리니어 모션 가이드라고도 함)는 움직이는 부품을 직선 경로를 따라 높은 정밀도로 지지하고 안내하는 데 사용되는 핵심 기계 부품입니다. 일반적으로 가이드 레일과 슬라이더(캐리지)로 구성되어 기계가 부드럽고 정확하며 반복 가능한 선형 모션을 달성할 수 있습니다. 리니어 가이드는 CNC 공작 기계, 자동화 장비, 산업용 로봇, 반도체 제조, 포장 기계 및 정밀 검사 시스템에 널리 사용됩니다.

리니어 가이드의 주요 기능은 높은 강성과 위치 정확도를 유지하면서 마찰을 줄이는 것입니다. 기존 슬라이딩 가이드와 달리 현대식 선형 가이드는 레일과 캐리지 사이에 강철 볼이나 롤러와 같은 롤링 요소를 사용합니다. 이 구름 접촉은 마찰을 획기적으로 낮추고 마모를 최소화하며 안정성을 저하시키지 않으면서 고속 이동을 가능하게 합니다. 결과적으로 선형 가이드가 장착된 기계는 더 나은 표면 마감, 더 엄격한 공차 및 더 긴 서비스 수명을 달성할 수 있습니다.

리니어 가이드를 선택할 때 엔지니어는 일반적으로 부하 용량, 정확도 등급, 강성, 주행 부드러움 및 내구성과 같은 요소를 고려합니다. 이것이 Yidi 선형 가이드가 분명한 장점을 보여주는 부분입니다.

선형 가이드 제조에서 Yidi의 장점

Yidi는 광범위한 산업 응용 분야를 위한 고정밀, 고신뢰성 선형 가이드 솔루션을 제공하는 데 중점을 두고 있습니다. Yidi의 주요 강점 중 하나는 첨단 제조 공정에 있습니다. 가이드 레일의 정밀 연삭부터 볼 순환 시스템의 엄격한 제어에 이르기까지 모든 단계는 일관된 정확성과 부드러운 모션을 보장하도록 최적화되어 있습니다.

재료 품질 측면에서 Yidi 선형 가이드는 최적화된 열처리 공정과 결합된 고급 합금강으로 만들어졌습니다. 이는 내마모성과 피로 수명을 크게 향상시켜 Yidi 선형 가이드를 장기간, 고하중 및 고속 작동에 적합하게 만듭니다. 까다로운 환경에서도 Yidi 제품은 최소한의 유지 관리 요구 사항으로 안정적인 성능을 유지합니다.

Yidi의 또 다른 주요 장점은 포괄적인 제품 범위와 사용자 정의 기능입니다. 고객이 표준 볼 유형 선형 가이드, 고하중 롤러 선형 가이드 또는 맞춤형 레일 길이 및 예압 옵션을 필요로 하는 경우 Yidi는 특정 기계 설계에 맞는 유연한 솔루션을 제공할 수 있습니다. 이는 장비 제조업체가 개발 주기를 단축하고 전반적인 시스템 효율성을 향상시키는 데 도움이 됩니다.

마지막으로 Yidi는 품질 관리와 비용 효율성에 중점을 두고 있습니다. 각 리니어 가이드는 배송 전에 정확성, 소음 수준 및 부드러움에 대한 엄격한 검사를 거칩니다. 정밀 제조와 효율적인 생산 관리의 균형을 통해 Yidi는 경쟁력 있는 비용으로 탁월한 성능을 제공하는 선형 가이드를 제공하므로 고급 자동화 및 비용에 민감한 산업 프로젝트 모두에 이상적인 선택입니다.

정리하자면 리니어 가이드는 정밀한 리니어 모션을 위해 필수적이며 Yidi를 선택한다는 것은 신뢰성, 정밀도 및 장기적인 가치를 선택한다는 것을 의미합니다.

선형 가이드 유형

선형 가이드는 기계 및 자동화 시스템의 필수 구성 요소로서 정확하고 부드러우며 안정적인 선형 모션을 제공합니다. 산업, 로봇 공학, CNC 및 자동화 응용 분야에서 최적의 성능, 정확성 및 수명을 달성하려면 적절한 선형 가이드 유형을 선택하는 것이 중요합니다. 선형 가이드는 디자인, 부하 용량, 속도 및 정밀도가 다양하며, 그 차이점을 이해하면 엔지니어와 구매자가 정보에 입각한 결정을 내리는 데 도움이 됩니다.

Linear Motion Rolling Guides

리니어 모션 롤링 가이드는 캐리지와 레일 사이에 롤링 요소를 사용하여 모션을 지원하는 동안 마찰을 최소화합니다. 이 가이드는 높은 정밀도, 부드러운 움직임, 낮은 유지 관리 요구 사항을 제공합니다. CNC 기계, 로봇 공학, 산업 자동화와 같이 반복성과 정확성이 중요한 응용 분야에 이상적입니다. 롤링 가이드는 일반적으로 슬라이딩 대안에 비해 더 높은 속도와 하중 처리를 제공합니다.

볼 베어링 선형 가이드

볼 베어링 선형 가이드는 강철 볼을 사용하여 가이드 레일을 따라 롤링 동작을 수행합니다. 이 가이드는 탁월한 정확성, 최소한의 마찰 및 조용한 작동을 제공합니다. 볼 베어링 리니어 가이드는 머시닝 센터, 반도체 장비, 3D 프린팅 시스템과 같은 고속, 고정밀 애플리케이션에 널리 사용됩니다. 탁월한 반복성을 제공하고 여러 방향에서 적당한 하중을 처리할 수 있습니다.

리니어 롤러 가이드

선형 롤러 가이드는 볼을 원통형 롤러로 대체하여 캐리지와 레일 사이의 접촉 면적을 늘립니다. 이 디자인은 강성, 하중 용량 및 시스템 안정성을 향상시킵니다. 롤러 가이드는 높은 강성과 내구성이 요구되는 대형 갠트리 시스템, 산업용 프레스, 자동화 생산 라인 등 중부하 작업에 매우 적합합니다.

프로파일 레일 선형 가이드

프로파일 레일 선형 가이드는 일치하는 캐리지와 쌍을 이루는 정밀하게 연마된 레일로 구성됩니다. 높은 강성, 긴 사용 수명 및 우수한 정확도로 알려진 이 가이드는 동적 하중에서도 잘 작동합니다. 로봇공학, 자동 조립 라인, 포장 기계에 일반적으로 사용되며 고속 및 고부하 조건에서도 일관된 성능을 제공합니다.

Miniature Linear Guides

미니어처 선형 가이드는 공간이 제한된 애플리케이션을 위해 설계된 컴팩트 솔루션입니다. 작은 크기에도 불구하고 정밀한 모션, 부드러운 작동, 안정적인 성능을 제공합니다. 미니어처 가이드는 일반적으로 정밀도와 소형성이 모두 중요한 의료 기기, 광학 기기, 전자 조립 장비에 사용됩니다.

슬라이딩(일반) 선형 가이드

슬라이딩(일반) 선형 가이드는 롤링 요소 대신 슬라이딩 접촉 표면을 사용합니다. 그들은 종종 청동, 고분자 복합재 또는 PTFE 기반 재료로 만들어집니다. 슬라이딩 가이드는 탁월한 진동 감쇠, 조용한 작동 및 오염 방지 기능을 제공합니다. 목공 기계, 단순 자동화 시스템 및 속도보다 내구성과 낮은 유지 관리가 우선시되는 환경에 적합합니다.

롤링, 볼, 롤러, 프로파일 레일, 미니어처 또는 슬라이딩 등 올바른 선형 가이드 유형을 선택하면 특정 응용 분야에 맞는 부드럽고 정밀한 모션과 안정적인 성능이 보장됩니다.

선형 가이드는 무엇을 위해 사용됩니까?

리니어 가이드는 고정밀, 저마찰, 우수한 반복성으로 직선 경로를 따라 움직이는 부품을 지지하고 안내하는 데 사용되는 정밀 기계 부품입니다. 쉽게 말하면 기계나 장비가 하중을 운반하는 동안 직선으로 원활하게 움직일 수 있도록 하는 것입니다. 선형 가이드는 산업 자동화, CNC 기계, 로봇 공학 및 제어된 선형 모션이 필수적인 다양한 유형의 제조 장비에 널리 사용됩니다.

선형 가이드의 주요 용도 중 하나는 정확한 위치 지정을 보장하는 것입니다. CNC 밀링 기계, 레이저 절단 시스템, 반도체 장비 등의 응용 분야에서는 움직임의 작은 편차도 제품 품질에 영향을 미칠 수 있습니다. 선형 가이드는 일관된 정렬을 유지하고 이동 중 진동을 최소화하는 강화된 레일과 롤링 요소(일반적으로 볼 또는 롤러)로 설계되었습니다. 따라서 미크론 수준의 정확도가 필요한 작업에 이상적입니다.

리니어 가이드의 또 다른 중요한 기능은 하중 지지 및 분산입니다. 설계에 따라 선형 가이드는 방사형 하중, 측면 하중 및 모멘트 하중까지 처리할 수 있습니다. 이를 통해 엔지니어는 강성을 희생하지 않고도 소형 기계를 설계할 수 있습니다. 예를 들어, 자동화된 조립 라인에서 선형 가이드는 안정성을 유지하면서 무거운 구성요소를 원활하게 이동하는 데 도움을 주어 효율성과 안전성을 모두 향상시킵니다.

선형 가이드는 기존 슬라이딩 메커니즘에 비해 마찰과 마모를 줄이는 데에도 사용됩니다. 대부분의 선형 가이드는 슬라이딩 접촉이 아닌 구름 접촉에 의존하기 때문에 에너지 소비를 크게 줄이고 서비스 수명을 연장합니다. 이는 가동 중지 시간이 생산성에 직접적인 영향을 미치는 포장 기계나 픽 앤 플레이스 로봇과 같은 고속 또는 연속 작업 환경에서 특히 유용합니다.

또한 선형 가이드는 모듈식 및 확장 가능한 기계 설계에서 중요한 역할을 합니다. 다양한 크기, 정확도 등급 및 예압 옵션으로 제공되므로 소형 의료 기기부터 대형 산업용 갠트리 시스템까지 모든 것에 적합합니다. 또한 표준화된 설계로 인해 설치, 교체 및 유지 관리가 더 쉬워졌습니다.

요약하자면, 부드럽고 정확하며 안정적인 선형 모션이 필요한 곳에서는 선형 가이드가 사용됩니다. 정밀 제조부터 자동화된 생산 라인에 이르기까지 선형 가이드는 현대 기계가 더 높은 정확도, 더 나은 효율성 및 더 긴 작동 수명을 달성하는 데 도움이 되는 기본 구성 요소입니다.

선형 가이드 설계

잘 설계된 선형 가이드 설계는 현대 자동화, CNC 기계 및 정밀 장비의 중추입니다. 리니어 가이드 제조업체를 평가하는 글로벌 구매자의 경우 설계 품질은 빈번한 유지 관리 문제와 장기적인 신뢰성을 구분하는 핵심 요소인 경우가 많습니다. 부하 분산부터 재료 선택까지 모든 설계 세부 사항은 다양한 산업 응용 분야의 정확성, 서비스 수명 및 작동 안정성에 직접적인 영향을 미칩니다.

오늘날의 경쟁이 치열한 시장에서 선형 가이드 시스템은 더 이상 단순한 기계 구성 요소가 아닙니다. 고속, 고부하, 연속 작동에서 성능을 발휘해야 하는 통합 모션 솔루션입니다. 고급 선형 가이드 설계는 최적화된 궤도 형상, 롤링 요소의 원활한 재순환 및 최소화된 마찰 계수에 중점을 둡니다. 이러한 요소는 일관된 위치 정확도를 보장하는 동시에 고급 제조 환경에 중요한 진동과 소음을 줄입니다.

선형 가이드 제조업체 중 선두주자인 Yidi는 수년간의 엔지니어링 경험과 지속적인 R&D 투자를 활용하여 선형 가이드 설계 철학을 개선합니다. Yidi 선형 가이드 시스템은 정밀 연삭 레일과 고품질 강철 재료를 사용하여 개발되어 탁월한 경도, 내마모성 및 치수 안정성을 보장합니다. 최적화된 접촉각과 하중 지지 구조를 통해 Yidi 설계를 통해 선형 가이드는 탁월한 균형으로 동적 및 정적 하중을 모두 처리할 수 있으며 까다로운 응용 분야에서도 서비스 수명을 연장할 수 있습니다.

리니어 가이드 중국이 글로벌 공급 허브로 떠오르면서 구매자의 기대도 바뀌었습니다. Yidi는 비용 효율성과 엄격한 품질 관리 기준을 결합하여 두각을 나타냅니다. 원자재 검사부터 최종 성능 테스트까지 각 선형 가이드 시스템은 국제 정확도 및 내구성 요구 사항을 충족하기 위해 엄격한 평가를 거칩니다. 이러한 노력을 통해 Yidi는 경쟁력 있는 가격을 유지하면서 기존 글로벌 브랜드와 자신있게 경쟁할 수 있는 선형 가이드 솔루션을 제공할 수 있습니다.

궁극적으로 강력한 선형 가이드 설계는 단지 정밀도에 관한 것이 아니라 장기적인 가치에 관한 것입니다. Yidi와 같은 숙련된 제조업체의 선형 가이드 시스템을 선택함으로써 고객은 안정적인 모션 성능, 가동 중지 시간 감소 및 신뢰할 수 있는 지원을 얻을 수 있습니다. 자동화가 계속 발전함에 따라 Yidi는 혁신적인 선형 가이드 설계에 중점을 두고 효율성, 정확성 및 지속 가능한 성장을 추구하는 업계의 신뢰할 수 있는 파트너로 브랜드를 자리매김했습니다.

Linear Guide Selection

올바른 선형 가이드를 선택하는 것은 산업 장비, CNC 기계, 자동화 라인 또는 중부하 기계 시스템을 설계하거나 업그레이드할 때 중요한 단계입니다. 시중에 나와 있는 다양한 옵션을 통해 부하 용량, 정확도, 레일 구조 및 적용 환경이 어떻게 상호 작용하는지 이해하면 과도한 엔지니어링이나 불필요한 비용 없이 판매에 가장 적합한 리니어 가이드를 선택하는 데 도움이 됩니다.

먼저 하중 유형과 무게를 고려하십시오. 갠트리 시스템, 대형 CNC 기계 또는 강철 가공 장비와 같이 높은 정적 또는 동적 하중이 관련된 응용 분야의 경우 견고한 선형 가이드 레일 또는 견고한 선형 가이드가 필수적입니다. 이 시스템은 충격 하중, 진동 및 연속 작동을 견딜 수 있도록 강화된 레일 프로파일과 더 큰 롤링 요소로 설계되었습니다. 견고한 리니어 베어링 슬라이드 레일과 결합하면 열악한 산업 조건에서도 탁월한 강성과 긴 서비스 수명을 제공합니다.

다음으로, 레일 크기는 성능에 중요한 역할을 합니다. 선형 가이드 레일 25mm와 같은 인기 있는 옵션은 하중 용량과 설치 유연성 간의 강력한 균형을 제공합니다. 안정성과 정밀도가 공존해야 하는 중대형 자동화 장비에 많이 사용됩니다. 레일 크기가 클수록 강성이 향상되고 레일 크기가 작을수록 컴팩트한 설계가 선호되므로 선택은 항상 기계의 구조적 레이아웃 및 동작 요구 사항에 맞춰야 합니다.

애플리케이션 기하학은 또 다른 핵심 요소입니다. 자동 도어, 검사 장비 또는 특수 컨베이어와 같이 비선형 경로를 따르는 시스템의 경우 곡선 가이드 레일이 최상의 솔루션입니다. 기존의 직선 레일과 달리 곡선 디자인은 안내 정확도를 유지하면서 원호를 따라 부드럽게 움직일 수 있습니다. 따라서 공간 최적화가 중요한 맞춤형 자동화 레이아웃에 이상적입니다.

향상된 안정성과 비틀림 방지 성능이 요구되는 응용 분야의 경우 이중 축 롤러 선형 가이드를 고려해 볼 가치가 있습니다. 2개의 평행한 가이드 축과 롤러 기반 베어링을 갖춘 이 구성은 하중을 더욱 균등하게 분산시키고 편향을 줄여줍니다. 특히 긴 스트로크 이동, 무거운 툴링 또는 일관된 정렬이 필요한 정밀 포지셔닝 시스템에 적합합니다.

요약하자면, 올바른 리니어 가이드를 선택하려면 부하 요구 사항, 레일 크기, 동작 경로 및 안정성 요구 사항을 명확하게 이해해야 합니다. 견고한 선형 가이드 레일, 소형 선형 가이드 레일 25mm 또는 특수 곡선 가이드 레일이 필요한 경우 가이드 시스템을 실제 작동 조건에 맞추는 것이 장기적인 성능, 정확성 및 신뢰성을 달성하는 열쇠입니다.

리니어 가이드 설치

CNC 기계, 자동화 장비 및 산업용 모션 시스템에서 원활한 모션, 높은 위치 정확도 및 긴 서비스 수명을 달성하려면 올바른 리니어 가이드 설치가 중요합니다. 프리미엄 리니어 가이드 레일과 블록이라도 올바르게 설치되지 않으면 조기 마모, 진동 또는 정밀도 손실이 발생할 수 있습니다. 표준화된 설치 절차와 정렬 원칙을 따르면 제조업체는 선형 가이드 시스템에 설계된 성능 이점을 완전히 실현할 수 있습니다.

리니어 가이드 설치의 첫 번째 단계는 장착 표면을 준비하는 것입니다. 베이스 표면은 가이드 제조업체의 사양을 충족하는 가공 공차를 가지며 평평하고 단단하며 깨끗해야 합니다. 버(burr), 부스러기 또는 표면 불규칙성은 정렬 불량을 유발할 수 있으며 이는 롤링 요소 전체의 하중 분산에 직접적인 영향을 미칩니다. 고정밀 응용 분야에서는 장착 중 진직도와 평행도를 제어하기 위해 참조 모서리나 데이텀 표면을 사용하는 경우가 많습니다.

다음은 레일 위치 지정 및 고정입니다. 볼트를 조이기 전에 선형 가이드 레일을 장착 표면에 가볍게 놓고 기준 모서리에 맞춰 정렬해야 합니다. 볼트는 일반적으로 지정된 순서와 토크 값에 따라 단계적으로 조여집니다. 이러한 점진적인 조임 과정은 레일 뒤틀림을 방지하고 장착 표면과의 일관된 접촉을 보장하는 데 도움이 됩니다. 장거리 이동 시스템의 경우 작동 중 진동이나 소음을 유발할 수 있는 단차나 틈을 피하기 위해 레일 조인트 정렬에 세심한 주의를 기울여야 합니다.

레일이 고정되면 캐리지 설치 및 정렬이 수행됩니다. 리니어 가이드 블록은 여러 레일 간의 평행을 보장하면서 이동 테이블이나 새들에 장착되어야 합니다. 평행 정렬이 부적절하면 예압이 고르지 않고 마찰이 증가하며 베어링 수명이 단축될 수 있습니다. 이중 레일 시스템에서는 다이얼 표시기 또는 레이저 정렬 도구가 일반적으로 전체 스트로크에 따른 직진성과 평행성을 확인하는 데 사용됩니다.

마지막으로 검사, 윤활, 시운전을 거쳐 리니어 가이드 설치 과정이 완료됩니다. 설치 후에는 시스템을 전체 이동 동안 이동하여 비정상적인 저항, 소음 또는 결합 여부를 확인해야 합니다. 적절한 윤활은 마모를 줄이고 오염을 방지하므로 사용 환경 및 부하 조건에 따라 적절한 윤활을 적용해야 합니다. 잘 실행된 선형 가이드 설치는 모션 정확도를 향상시킬 뿐만 아니라 장비 수명 주기 동안 유지 관리 비용과 가동 중지 시간을 최소화합니다.
