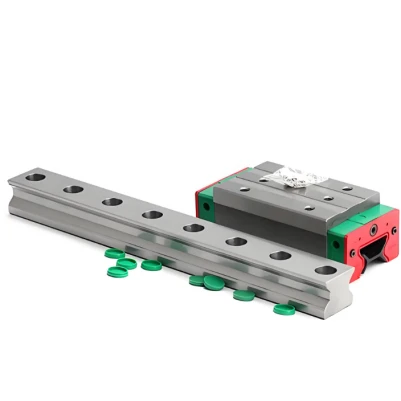

دليل خطي

قضبان خطية متينة ومنخفضة الاحتكاك للمعدات عالية السرعة

الدليل الخطي عالي الدقة، المعروف أيضًا باسم دليل الحركة الخطية أو السكة الخطية، هو مكون ميكانيكي مصمم لدعم وتوجيه الحركة في خط مستقيم بدقة عالية واحتكاك منخفض. وتتكون عادةً من سكة وعربة (أو كتلة) تتحرك على طول السكة بمساعدة آليات التوجيه الخطية لمحمل كروي، مثل محامل الكرة أو المحامل الدوارة. يتم تطبيق هذه الأدلة على نطاق واسع في آلات CNC، والطابعات ثلاثية الأبعاد، وأنظمة التشغيل الآلي، وآلات التعبئة والتغليف، وغيرها من المعدات الصناعية التي تتطلب حركة خطية دقيقة وسلسة.

بالمقارنة مع أنظمة الشرائح التقليدية، توفر الأدلة الخطية - مثل تكوينات قضبان التوجيه الخطية المصنوعة من الألومنيوم - قدرات تحميل وصلابة ودقة أعلى بكثير. يقلل الاتصال المتدحرج من الاحتكاك، مما يؤدي إلى قدرات حركة أسرع وعمر أطول للمكونات. يمكنها دعم الأحمال في الاتجاهين الأفقي والرأسي مع الحفاظ على أداء مستقر في ظل الظروف الديناميكية مثل التسارع السريع أو التباطؤ.

يتم تقديم الأدلة الخطية بأحجام مختلفة وإعدادات التحميل المسبق وفئات الدقة لتلبية احتياجات التصميم المختلفة. تستفيد بعض التطبيقات من تكامل اللولب الكروي والدليل الخطي، خاصة عندما تكون الحركة المتزامنة متعددة المحاور ضرورية. تشمل الأنواع الشائعة الأدلة ذات النوع الكروي، والأسطوانة، والمصغرة. تشتمل المواد عادةً على سبائك الفولاذ المقسى أو الفولاذ المقاوم للصدأ الذي تم طحنه بدقة لمزيد من المتانة ومقاومة التآكل.

بفضل تصميمها المعياري، تتميز هذه المكونات بسهولة التثبيت والمحاذاة والصيانة. تدعم العديد من الطرازات التشحيم الذاتي وتتضمن أختامًا مقاومة للغبار، مما يضمن الموثوقية على المدى الطويل بأقل قدر من الصيانة.
سواء في مجال الروبوتات، أو الأدوات الآلية، أو أنظمة أشباه الموصلات، أو الأجهزة الطبية، فإن الأدلة الخطية - بما في ذلك نماذج مثل الدليل الخطي للبيع - توفر باستمرار الدقة والكفاءة والاستقرار التي تتطلبها أنظمة الأتمتة الحديثة.

ما هو الدليل الخطي؟

الدليل الخطي (يُسمى أيضًا الدليل الخطي أو دليل الحركة الخطية) هو مكون ميكانيكي أساسي يستخدم لدعم وتوجيه الأجزاء المتحركة على طول مسار مستقيم بدقة عالية. وتتكون عادةً من سكة توجيه ومنزلق (عربة)، مما يسمح للآلات بتحقيق حركة خطية سلسة ودقيقة وقابلة للتكرار. تُستخدم الأدلة الخطية على نطاق واسع في أدوات الآلات CNC، ومعدات التشغيل الآلي، والروبوتات الصناعية، وتصنيع أشباه الموصلات، وآلات التعبئة والتغليف، وأنظمة الفحص الدقيق.

تتمثل الوظيفة الأساسية للدليل الخطي في تقليل الاحتكاك مع الحفاظ على الصلابة العالية ودقة تحديد المواقع. على عكس الأدلة المنزلقة التقليدية، تستخدم الأدلة الخطية الحديثة عناصر متدحرجة مثل الكرات الفولاذية أو البكرات بين السكة والعربة. يعمل هذا الاتصال المتدحرج على تقليل الاحتكاك بشكل كبير، ويقلل من التآكل، ويتيح الحركة عالية السرعة دون التضحية بالثبات. ونتيجة لذلك، يمكن للآلات المجهزة بأدلة خطية أن تحقق تشطيبات سطحية أفضل، وتفاوتات أكثر إحكامًا، وعمر خدمة أطول.

عند اختيار الدليل الخطي، يأخذ المهندسون عادةً في الاعتبار عوامل مثل سعة الحمولة، ودرجة الدقة، والصلابة، وسلاسة التشغيل، والمتانة. هذا هو المكان الذي توضح فيه أدلة Yidi الخطية مزايا واضحة.

مزايا Yidi في تصنيع الدليل الخطي

تركز Yidi على تقديم حلول توجيه خطية عالية الدقة وعالية الموثوقية لمجموعة واسعة من التطبيقات الصناعية. تكمن إحدى نقاط القوة الرئيسية لشركة Yidi في عمليات التصنيع المتقدمة. بدءًا من الطحن الدقيق لقضبان التوجيه وحتى التحكم الصارم في أنظمة تدوير الكرة، يتم تحسين كل خطوة لضمان الدقة المتسقة والحركة السلسة.

فيما يتعلق بجودة المواد، فإن الأدلة الخطية Yidi مصنوعة من سبائك الفولاذ عالية الجودة، جنبًا إلى جنب مع عمليات المعالجة الحرارية المحسنة. يؤدي هذا إلى تحسين مقاومة التآكل وعمر الكلال بشكل كبير، مما يجعل الأدلة الخطية Yidi مناسبة للعمليات طويلة المدى، ذات التحميل العالي، والسرعة العالية. حتى في البيئات الصعبة، تحافظ منتجات Yidi على أداء مستقر مع الحد الأدنى من متطلبات الصيانة.

الميزة الرئيسية الأخرى لـ Yidi هي مجموعة منتجاتها الشاملة وقدرتها على التخصيص. سواء كان العملاء بحاجة إلى أدلة خطية قياسية من النوع الكروي، أو أدلة خطية أسطوانية ذات حمولة ثقيلة، أو أطوال قضبان مخصصة وخيارات تحميل مسبق، يمكن لشركة Yidi توفير حلول مرنة مصممة خصيصًا لتصميمات آلات محددة. وهذا يساعد الشركات المصنعة للمعدات على تقصير دورات التطوير وتحسين كفاءة النظام بشكل عام.

وأخيرًا، تركز Yidi بشدة على مراقبة الجودة وفعالية التكلفة. يخضع كل دليل خطي لفحص صارم للتأكد من الدقة ومستوى الضوضاء والنعومة قبل التسليم. من خلال موازنة التصنيع الدقيق مع إدارة الإنتاج الفعالة، تقدم Yidi أدلة خطية توفر أداءً ممتازًا بتكلفة تنافسية - مما يجعلها خيارًا مثاليًا لكل من الأتمتة المتطورة والمشاريع الصناعية الحساسة للتكلفة.

باختصار، يعد الدليل الخطي ضروريًا للحركة الخطية الدقيقة، واختيار Yidi يعني اختيار الموثوقية والدقة والقيمة طويلة المدى.

أنواع الدليل الخطي

تعتبر الأدلة الخطية مكونات أساسية في الآلات وأنظمة التشغيل الآلي، حيث توفر حركة خطية دقيقة وسلسة وموثوقة. يعد اختيار أنواع الأدلة الخطية المناسبة أمرًا بالغ الأهمية لتحقيق الأداء الأمثل والدقة وطول العمر في التطبيقات الصناعية والروبوتات وCNC والتطبيقات الآلية. تختلف الأدلة الخطية في التصميم وسعة الحمولة والسرعة والدقة، ويساعد فهم الاختلافات بينها المهندسين والمشترين على اتخاذ قرارات مستنيرة.

Linear Motion Rolling Guides

تستخدم أدلة التدحرج ذات الحركة الخطية عناصر دوارة بين الحامل والسكة لتقليل الاحتكاك أثناء دعم الحركة. توفر هذه الأدلة دقة عالية وحركة سلسة ومتطلبات صيانة منخفضة. إنها مثالية للتطبيقات التي تكون فيها التكرار والدقة أمرًا بالغ الأهمية، مثل آلات CNC والروبوتات والأتمتة الصناعية. توفر أدلة التدحرج بشكل عام سرعة أعلى ومعالجة للحمل مقارنة بالبدائل المنزلقة.

أدلة خطية تحمل الكرة

تستخدم الأدلة الخطية ذات المحامل الكروية كرات فولاذية لتحقيق حركة متدحرجة على طول قضبان التوجيه. توفر هذه الأدلة دقة استثنائية، والحد الأدنى من الاحتكاك، والتشغيل الهادئ. تُستخدم الأدلة الخطية ذات المحامل الكروية على نطاق واسع في التطبيقات عالية السرعة والدقة مثل مراكز التصنيع ومعدات أشباه الموصلات وأنظمة الطباعة ثلاثية الأبعاد. إنها توفر إمكانية تكرار ممتازة ويمكنها التعامل مع الأحمال المعتدلة في اتجاهات متعددة.

أدلة الأسطوانة الخطية

تستبدل أدلة الأسطوانة الخطية الكرات ببكرات أسطوانية، مما يزيد من مساحة الاتصال بين الحامل والسكك الحديدية. يعزز هذا التصميم الصلابة وسعة التحميل واستقرار النظام. تعتبر الأدلة الأسطوانية مناسبة تمامًا لتطبيقات الخدمة الشاقة، بما في ذلك أنظمة القنطرية الكبيرة، والمكابس الصناعية، وخطوط الإنتاج الآلية، حيث تتطلب الصلابة والمتانة العالية.

الأدلة الخطية للسكك الحديدية

تتكون الأدلة الخطية للسكك الحديدية من قضبان أرضية دقيقة مقترنة بعربات مطابقة. تشتهر هذه الأدلة بالصلابة العالية وعمر الخدمة الطويل والدقة الفائقة، وتعمل بشكل جيد تحت الأحمال الديناميكية. يتم استخدامها بشكل شائع في الروبوتات وخطوط التجميع الآلية وآلات التعبئة والتغليف، مما يوفر أداءً ثابتًا حتى في ظروف السرعة العالية والحمل العالي.

Miniature Linear Guides

الأدلة الخطية المصغرة عبارة عن حلول مدمجة مصممة للتطبيقات ذات المساحة المحدودة. على الرغم من صغر حجمها، إلا أنها توفر حركة دقيقة وتشغيلًا سلسًا وأداءً موثوقًا. توجد الأدلة المصغرة عادة في الأجهزة الطبية، والأدوات البصرية، ومعدات تجميع الإلكترونيات، حيث تكون الدقة والاكتناز ضروريتين.

أدلة خطية منزلقة (عادية).

تعتمد الأدلة الخطية المنزلقة (العادية) على أسطح التلامس المنزلقة بدلاً من العناصر المتدحرجة. غالبًا ما تكون مصنوعة من البرونز أو مركبات البوليمر أو المواد القائمة على PTFE. توفر الأدلة المنزلقة تخميدًا ممتازًا للاهتزاز، والتشغيل الهادئ، ومقاومة التلوث. إنها مناسبة لآلات الأعمال الخشبية، وأنظمة الأتمتة البسيطة، والبيئات التي يتم فيها إعطاء الأولوية للمتانة والصيانة المنخفضة على السرعة.

إن اختيار نوع الدليل الخطي الصحيح - سواء كان متدحرجًا أو كرة أو بكرة أو حاجزًا جانبيًا أو مصغرًا أو منزلقًا - يضمن حركة سلسة ودقيقة وأداء موثوقًا مصممًا خصيصًا لتطبيقك المحدد.

ما هو الدليل الخطي المستخدم؟

الدليل الخطي هو مكون ميكانيكي دقيق يستخدم لدعم وتوجيه الأجزاء المتحركة على طول مسار مستقيم بدقة عالية، واحتكاك منخفض، وتكرار ممتاز. بعبارات بسيطة، فهو يسمح للآلات والمعدات بالتحرك بسلاسة في خط مستقيم أثناء حمل الأحمال. تُستخدم الأدلة الخطية على نطاق واسع في الأتمتة الصناعية، وآلات CNC، والروبوتات، والعديد من أنواع معدات التصنيع حيث تكون الحركة الخطية الخاضعة للتحكم أمرًا ضروريًا.

أحد الاستخدامات الأساسية للدليل الخطي هو ضمان تحديد المواقع بدقة. في تطبيقات مثل آلات الطحن CNC، وأنظمة القطع بالليزر، ومعدات أشباه الموصلات، حتى الانحراف البسيط في الحركة يمكن أن يؤثر على جودة المنتج. تم تصميم الموجهات الخطية بقضبان صلبة وعناصر متدحرجة — عادةً ما تكون كرات أو بكرات — تحافظ على المحاذاة المتسقة وتقلل من الاهتزاز أثناء الحركة. وهذا يجعلها مثالية للمهام التي تتطلب دقة على مستوى الميكرون.

وظيفة أخرى مهمة للدليل الخطي هي دعم التحميل والتوزيع. اعتمادًا على التصميم، يمكن للدليل الخطي التعامل مع الأحمال الشعاعية والأحمال الجانبية وحتى الأحمال اللحظية. وهذا يسمح للمهندسين بتصميم آلات مدمجة دون التضحية بالصلابة. على سبيل المثال، في خطوط التجميع الآلية، تساعد الأدلة الخطية على تحريك المكونات الثقيلة بسلاسة مع الحفاظ على الاستقرار، مما يحسن الكفاءة والسلامة.

تُستخدم الأدلة الخطية أيضًا لتقليل الاحتكاك والتآكل مقارنةً بآليات الانزلاق التقليدية. نظرًا لأن معظم الأدلة الخطية تعتمد على الاتصال المتدحرج بدلاً من الاتصال المنزلق، فإنها تقلل بشكل كبير من استهلاك الطاقة وتطيل عمر الخدمة. ويعد هذا ذا قيمة خاصة في بيئات التشغيل عالية السرعة أو المستمرة، مثل آلات التعبئة والتغليف أو روبوتات الانتقاء والمكان، حيث يؤثر وقت التوقف عن العمل بشكل مباشر على الإنتاجية.

بالإضافة إلى ذلك، تلعب الأدلة الخطية دورًا رئيسيًا في تصميم الماكينة المعيارية والقابلة للتطوير. وهي متوفرة بأحجام مختلفة ودرجات دقة وخيارات تحميل مسبق، مما يجعلها مناسبة لكل شيء بدءًا من الأجهزة الطبية المدمجة وحتى أنظمة القنطرية الصناعية الكبيرة. كما أن تصميماتها الموحدة تجعل التركيب والاستبدال والصيانة أسهل.

باختصار، يتم استخدام الدليل الخطي حيثما تكون هناك حاجة إلى حركة خطية سلسة ودقيقة وموثوقة. من التصنيع الدقيق إلى خطوط الإنتاج الآلية، تعد الأدلة الخطية مكونات أساسية تساعد الآلات الحديثة على تحقيق دقة أعلى وكفاءة أفضل وعمر تشغيلي أطول.

تصميم الدليل الخطي

يعد تصميم الدليل الخطي المصمم جيدًا بمثابة العمود الفقري للأتمتة الحديثة وآلات CNC والمعدات الدقيقة. بالنسبة للمشترين العالميين الذين يقومون بتقييم الشركات المصنعة للأدلة الخطية، غالبًا ما تكون جودة التصميم هي العامل الرئيسي الذي يفصل بين الموثوقية على المدى الطويل ومشكلات الصيانة المتكررة. بدءًا من توزيع الأحمال وحتى اختيار المواد، تؤثر كل تفاصيل التصميم بشكل مباشر على الدقة وعمر الخدمة واستقرار التشغيل عبر التطبيقات الصناعية المختلفة.

في السوق التنافسية اليوم، لم تعد أنظمة التوجيه الخطي مكونات ميكانيكية بسيطة. إنها حلول حركة متكاملة يجب أن تعمل تحت السرعة العالية والحمل الثقيل والتشغيل المستمر. يركز تصميم الدليل الخطي المتقدم على هندسة مجرى السباق المحسنة، وإعادة التدوير السلس للعناصر المتدحرجة، وتقليل معاملات الاحتكاك. تضمن هذه العناصر دقة تحديد المواقع بشكل متسق مع تقليل الاهتزاز والضوضاء، وهو أمر بالغ الأهمية لبيئات التصنيع المتطورة.

باعتبارها قوة رائدة بين الشركات المصنعة للدليل الخطي، تستفيد Yidi من سنوات من الخبرة الهندسية والاستثمار المستمر في البحث والتطوير لتحسين فلسفة تصميم الدليل الخطي. تم تطوير أنظمة التوجيه الخطي Yidi باستخدام قضبان أرضية دقيقة ومواد فولاذية عالية الجودة، مما يضمن صلابة ممتازة، ومقاومة التآكل، واستقرار الأبعاد. من خلال زوايا الاتصال المحسنة والهياكل الحاملة، تسمح تصميمات Yidi للأدلة الخطية بالتعامل مع كل من الأحمال الديناميكية والثابتة بتوازن فائق، مما يطيل عمر الخدمة حتى في التطبيقات الصعبة.

كما أدى صعود الصين كمركز للإمدادات العالمية إلى إعادة تشكيل توقعات المشترين. تتميز شركة Yidi بالجمع بين كفاءة التكلفة ومعايير مراقبة الجودة الصارمة. بدءًا من فحص المواد الخام وحتى اختبار الأداء النهائي، يخضع كل نظام توجيه خطي لتقييم صارم لتلبية متطلبات الدقة والمتانة الدولية. يسمح هذا الالتزام لشركة Yidi بتقديم حلول دليل خطي تتنافس بثقة مع العلامات التجارية العالمية الراسخة مع الحفاظ على الأسعار التنافسية.

في نهاية المطاف، لا يقتصر تصميم الدليل الخطي القوي على الدقة فحسب، بل يتعلق أيضًا بالقيمة على المدى الطويل. من خلال اختيار أنظمة التوجيه الخطي من الشركات المصنعة ذات الخبرة مثل Yidi، يحصل العملاء على أداء حركة مستقر، وتقليل وقت التوقف عن العمل، ودعم يمكن الاعتماد عليه. مع استمرار تطور الأتمتة، فإن تركيز Yidi على تصميم الدليل الخطي المبتكر يضع العلامة التجارية كشريك موثوق للصناعات التي تسعى إلى الكفاءة والدقة والنمو المستدام.

Linear Guide Selection

يعد اختيار الدليل الخطي الصحيح خطوة حاسمة عند تصميم أو ترقية المعدات الصناعية أو آلات CNC أو خطوط الأتمتة أو الأنظمة الميكانيكية ذات التحميل الثقيل. مع وجود العديد من الخيارات المتوفرة في السوق، فإن فهم كيفية تفاعل قدرة الحمولة والدقة وبنية السكة وبيئة التطبيق سيساعدك على تحديد الدليل الخطي الأكثر ملاءمة للبيع دون المبالغة في الهندسة أو التكلفة غير الضرورية.

أولا، النظر في نوع الحمولة والوزن. بالنسبة للتطبيقات التي تتضمن أحمالًا ثابتة أو ديناميكية عالية - مثل الأنظمة العملاقة، أو آلات CNC ذات التنسيق الكبير، أو معدات معالجة الفولاذ - يعد دليل خطي للخدمة الشاقة أو دليل خطي للخدمة الشاقة أمرًا ضروريًا. تم تصميم هذه الأنظمة بمقاطع سكك حديدية معززة وعناصر دوارة أكبر لتحمل أحمال الصدمات والاهتزازات والتشغيل المستمر. عند دمجها مع قضبان منزلقة ذات محامل خطية شديدة التحمل، فإنها توفر صلابة ممتازة وعمر خدمة طويل، حتى في ظل الظروف الصناعية القاسية.

بعد ذلك، يلعب حجم السكة دورًا رئيسيًا في الأداء. يوفر الخيار الشائع مثل سكة التوجيه الخطية مقاس 25 مم توازنًا قويًا بين سعة الحمولة ومرونة التثبيت. يتم استخدامه بشكل شائع في معدات التشغيل الآلي المتوسطة والكبيرة حيث يجب أن يتعايش الاستقرار والدقة. تعمل أحجام القضبان الأكبر على تحسين الصلابة، بينما تفضل الأحجام الأصغر التصميمات المدمجة، لذا يجب أن يتوافق الاختيار دائمًا مع التصميم الهيكلي للماكينة ومتطلبات الحركة.

هندسة التطبيق هي عامل رئيسي آخر. بالنسبة للأنظمة التي تتبع مسارات غير خطية - مثل الأبواب الآلية، أو معدات الفحص، أو الناقلات الخاصة - فإن سكة التوجيه المنحنية هي الحل الأفضل. على عكس القضبان المستقيمة التقليدية، تسمح التصميمات المنحنية بحركة سلسة على طول الأقواس مع الحفاظ على دقة التوجيه. وهذا يجعلها مثالية لتخطيطات الأتمتة المخصصة حيث يكون تحسين المساحة أمرًا بالغ الأهمية.

بالنسبة للتطبيقات التي تتطلب ثباتًا محسنًا وأداءً مضادًا للالتواء، فإن الدليل الخطي ذو الأسطوانة المزدوجة يستحق النظر فيه. بفضل وجود محوري توجيه متوازيين ومحامل أسطوانية، يقوم هذا التكوين بتوزيع الأحمال بشكل أكثر توازنًا وتقليل الانحراف. إنها مناسبة بشكل خاص للحركات طويلة الشوط، أو الأدوات الثقيلة، أو أنظمة تحديد المواقع الدقيقة التي تتطلب محاذاة متسقة.

باختصار، يعتمد اختيار الدليل الخطي الصحيح على الفهم الواضح لمتطلبات الحمل وحجم السكة ومسار الحركة ومتطلبات الاستقرار. سواء كنت بحاجة إلى سكة توجيه خطية للخدمة الشاقة، أو سكة توجيه خطية مدمجة مقاس 25 مم، أو سكة توجيه منحنية متخصصة، فإن مطابقة نظام التوجيه لظروف التشغيل في العالم الحقيقي هي المفتاح لتحقيق الأداء والدقة والموثوقية على المدى الطويل.

تركيب الدليل الخطي

يعد التثبيت الصحيح للدليل الخطي أمرًا بالغ الأهمية لتحقيق حركة سلسة ودقة عالية لتحديد المواقع وعمر خدمة طويل في آلات CNC ومعدات التشغيل الآلي وأنظمة الحركة الصناعية. حتى السكة والكتلة التوجيهية الخطية المتميزة يمكن أن تعاني من التآكل المبكر أو الاهتزاز أو فقدان الدقة إذا لم يتم تنفيذ التثبيت بشكل صحيح. من خلال اتباع إجراءات التثبيت القياسية ومبادئ المحاذاة، يمكن للمصنعين تحقيق مزايا الأداء المصممة في نظام التوجيه الخطي بشكل كامل.

الخطوة الأولى في تركيب الدليل الخطي هي تحضير سطح التثبيت. يجب أن يكون سطح القاعدة مسطحًا وصلبًا ونظيفًا، مع تفاوتات تشغيلية تتوافق مع مواصفات الشركة المصنعة للدليل. يمكن لأي نتوءات أو حطام أو مخالفات سطحية أن تؤدي إلى اختلال في المحاذاة، مما يؤثر بشكل مباشر على توزيع الحمل عبر العناصر المتداول. في التطبيقات عالية الدقة، غالبًا ما يتم استخدام الحواف المرجعية أو أسطح المسند للتحكم في الاستقامة والتوازي أثناء التثبيت.

بعد ذلك يأتي تحديد موضع السكة وتثبيتها. يجب وضع قضبان التوجيه الخطية برفق على سطح التثبيت ومحاذاة الحافة المرجعية قبل ربط البراغي. عادة ما يتم ربط البراغي على مراحل، بعد تسلسل محدد وقيمة عزم الدوران. تساعد عملية الشد التدريجي هذه على منع تشويه السكة وتضمن الاتصال المستمر بسطح التثبيت. بالنسبة لأنظمة السفر الطويلة، يجب إيلاء اهتمام دقيق لمحاذاة وصلة السكك الحديدية لتجنب الخطوات أو الفجوات التي قد تسبب اهتزازًا أو ضوضاء أثناء التشغيل.

بمجرد تأمين السكة، يتم تنفيذ تركيب النقل ومحاذاة. يجب تثبيت كتلة التوجيه الخطي على الطاولة المتحركة أو السرج مع ضمان التوازي بين القضبان المتعددة. يمكن أن تؤدي المحاذاة المتوازية غير الصحيحة إلى تحميل مسبق غير متساوٍ، وزيادة الاحتكاك، وتقليل عمر المحمل. في الأنظمة ذات القضبان المزدوجة، تُستخدم مؤشرات الاتصال أو أدوات المحاذاة بالليزر بشكل شائع للتحقق من الاستقامة والتوازي على طول الشوط الكامل.

أخيرًا، الفحص، التشحيم، والتشغيل التجريبي يكمل عملية تركيب الدليل الخطي. بعد التثبيت، يجب تحريك النظام خلال رحلته الكاملة للتحقق من وجود مقاومة غير طبيعية، أو ضوضاء، أو ربط. يجب تطبيق التشحيم المناسب وفقًا لبيئة التشغيل وظروف التحميل، حيث أن التشحيم المناسب يقلل من التآكل ويحمي من التلوث. إن تركيب الدليل الخطي الذي تم تنفيذه بشكل جيد لا يعمل على تحسين دقة الحركة فحسب، بل يقلل أيضًا من تكاليف الصيانة ووقت التوقف عن العمل على مدار دورة حياة المعدات.
