부드럽고 정확하며 에너지 효율적인 선형 운동을 위한 고정밀 볼 스크류
볼스크류는 회전 운동을 부드럽고 정확한 직선 운동으로 변환하는 데 사용되는 고정밀 기계 부품입니다. 주요 기능은 정확한 위치 지정, 반복성 및 낮은 마찰이 필요한 응용 분야에서 고효율 선형 이동을 제공하는 것입니다.
CNC 기계, 산업 자동화, 로봇 공학, 반도체 제조, 의료 장비 및 항공우주 시스템과 같은 볼 스크류 산업은 일관된 성능과 정밀한 제어가 중요한 이러한 구성 요소에 의존합니다. 기존 리드 스크류와 달리 액추에이터 볼 스크류 시스템은 롤링 메커니즘(볼 베어링이 나선형 홈을 따라 이동)을 사용하여 최대 90%의 전송 효율을 제공하고 마모를 크게 줄입니다.
슬라이딩 메커니즘과 비교하여 정밀 볼 스크류 설계는 마찰이 현저히 낮기 때문에 전력 손실을 최소화하면서 원활한 작동을 보장합니다. 따라서 고속 및 에너지 절약형 애플리케이션에 이상적입니다.
엄격한 제조 공차와 감소된 백래시를 갖춘 액추에이터 볼 스크류 어셈블리는 고급 제조 및 검사 시스템에 중요한 탁월한 위치 정확도와 모션 반복성을 제공합니다.
강화 강철로 제조되고 효과적인 윤활 시스템을 갖춘 볼 스크류는 연속 사용 시나리오에서도 뛰어난 내구성을 보여 가동 중지 시간과 유지 관리 비용을 줄여줍니다. 예압된 볼 너트와 견고한 구조를 통해 정밀 볼 스크류 장치는 최소한의 편향으로 무거운 축 하중을 처리할 수 있어 동적 작동 중에 시스템 안정성을 보장합니다.
최적화된 순환 설계와 정밀한 볼 재순환 덕분에 볼 스크류는 소음과 진동을 최소화하면서 작동하므로 의료 및 실험실 응용 분야와 같은 볼 스크류 산업의 민감한 환경에 이상적입니다.
Ball Screw Selection
올바른 볼 스크류를 선택하는 것은 선형 모션 시스템에서 높은 정밀도, 효율성 및 긴 서비스 수명을 달성하는 데 중요한 단계입니다. 시중에 나와 있는 볼 스크류 유형은 다양하므로 주요 선택 요소를 이해하고 Yidi와 같은 신뢰할 수 있는 공급업체를 선택하면 운영 위험과 총 소유 비용을 크게 줄일 수 있습니다.
먼저, 귀하의 응용 분야 요구 사항에 따라 적절한 볼 스크류 유형을 식별하는 것이 중요합니다. 일반적인 옵션은 다음과 같습니다 접지 볼 나사 초고정밀 산업용 전조 볼스크류로 경제적인 산업용 사용이 가능하며, miniature ball screws 소형 자동화 장비용. 부하 용량, 위치 정확도, 속도 및 듀티 사이클은 모두 가장 적합한 유형에 직접적인 영향을 미칩니다. 예를 들어, CNC 기계 및 반도체 장비에는 접지된 볼 스크류가 필요한 경우가 많지만 일반 자동화 라인은 전조된 볼 스크류를 사용하여 완벽하게 작동할 수 있습니다.
둘째, 볼스크류와 너트의 매칭을 고려한다. 너트 설계는 예압, 강성, 백래시 및 소음 수준에 영향을 미칩니다. 적절하게 선택된 볼 스크류와 너트 조합은 부드러운 움직임, 최소한의 진동 및 시간이 지나도 안정적인 정확도를 보장합니다. 예압 너트는 백래시 제로를 요구하는 응용 분야에 이상적인 반면, 덜 중요한 위치 지정 작업에는 표준 너트로 충분할 수 있습니다.
판매용 볼스크류를 평가할 때 재질 품질과 제조 공정을 결코 간과해서는 안 됩니다. 내구성과 성능을 위해서는 고급 합금강, 최적화된 열처리, 정밀 연삭 또는 압연 공정이 필수적입니다. 경험이 풍부한 볼 스크류 제조업체와 협력하는 것이 큰 이점이 되는 곳입니다. 평판이 좋은 제조업체는 일관된 품질, 추적 가능한 재료 및 엄격한 검사 표준을 제공합니다.
Yidi의 장점은 강력한 제조 역량과 애플리케이션 중심 엔지니어링 지원에 있습니다. 전문 볼 스크류 제조업체인 Yidi는 다양한 볼 스크류 유형, 맞춤형 리드 및 직경 옵션, 정밀하게 일치하는 볼 스크류 및 너트 어셈블리를 제공합니다. Yidi는 또한 선택부터 설치까지 고객을 지원하여 부하, 속도 및 수명에 맞게 설계를 최적화하도록 돕습니다. 안정적인 품질 관리와 경쟁력 있는 가격을 통해 Yidi는 성능 저하 없이 신뢰할 수 있는 볼 스크류를 보다 쉽게 판매할 수 있도록 해줍니다.
요약하자면, 효과적인 볼 스크류 선택은 기술 요구 사항, 구성 요소의 올바른 매칭 및 신뢰할 수 있는 볼 스크류 제조업체 선택에 따라 달라집니다. 명확한 애플리케이션 분석과 Yidi의 입증된 전문 지식을 결합하면 선형 모션 시스템의 장기적인 정확성, 효율성 및 신뢰성을 보장할 수 있습니다.
볼 스크류 작동 원리
볼 스크류 작동 원리는 회전 운동을 매우 높은 효율로 부드럽고 정밀한 선형 운동으로 변환하는 것을 기반으로 합니다. 기존 리드 스크류와 비교하여 볼 스크류는 미끄럼 마찰 대신 구름 접촉을 사용하므로 에너지 손실과 마모가 크게 줄어듭니다. 이로 인해 볼 스크류 시스템이 CNC 기계, 자동화 장비, 로봇 공학 및 정밀 위치 결정 시스템에 널리 사용됩니다.

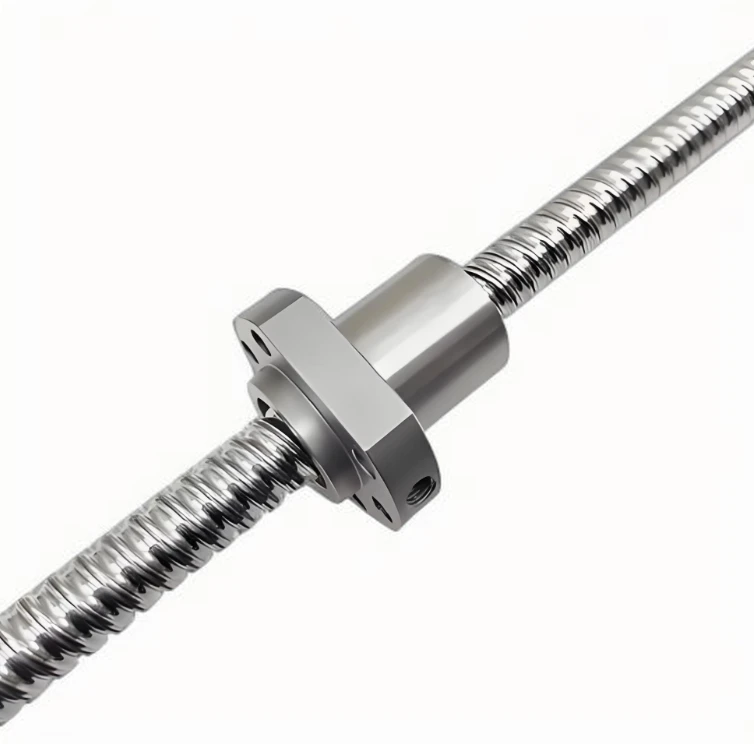

볼 스크류 어셈블리의 핵심에는 스크류 샤프트, 볼 너트 및 강철 볼 세트의 세 가지 주요 구성 요소가 있습니다. 나사 샤프트에는 정밀하게 가공된 나선형 홈이 있고, 볼 너트에는 그에 맞는 내부 홈이 있습니다. 이 두 홈 사이에 강철 볼이 배치되어 연속적인 롤링 경로를 형성합니다. 나사 샤프트가 회전하면 볼이 미끄러지지 않고 홈을 따라 굴러가므로 너트가 나사 축을 따라 선형으로 움직일 수 있습니다.
볼 스크류 작동 원리의 핵심 부분은 볼 순환 시스템입니다. 나사가 회전함에 따라 볼은 너트 전동면 끝에 도달할 때까지 나선형 홈을 따라 이동합니다. 이 시점에서 내부 리턴 튜브 또는 외부 리턴 캡과 같은 리턴 메커니즘을 통해 시작 위치로 다시 방향이 변경됩니다. 이러한 폐쇄 루프 순환은 볼 손실 없이 연속적인 동작을 가능하게 하며 작동 중 일관된 부하 분산을 보장합니다.
구름 마찰은 미끄럼 마찰보다 훨씬 낮기 때문에 볼 스크류는 일반적으로 최대 90% 이상의 기계적 효율성을 달성합니다. 이러한 높은 효율성은 동일한 선형 힘을 생성하는 데 필요한 토크가 적어 모터 크기와 에너지 소비가 줄어든다는 것을 의미합니다. 또한 축 방향 백래시를 제거하기 위해 볼 나사를 예압할 수 있습니다. 예압에는 너트와 나사 사이에 약간의 내부 힘을 가하여 고정밀 모션 제어의 중요한 요소인 위치 정확도와 강성을 향상시키는 작업이 포함됩니다.
실제 응용 분야에서 볼 스크류 작동 원리는 탁월한 반복성과 긴 사용 수명에도 기여합니다. 여러 볼에 걸쳐 균일한 하중 분포가 국부적인 응력을 최소화하고 나사와 너트의 마모를 줄입니다. 적절한 윤활 및 유지 관리를 통해 볼 스크류 시스템은 고속, 고하중 및 까다로운 정확도 요구 사항에서도 안정적으로 작동할 수 있으므로 현대 선형 모션 기술의 기본 구성 요소가 됩니다.
볼 스크류 크기
올바른 볼 스크류 크기를 선택하는 것은 안정적이고 효율적인 선형 모션 시스템을 설계하는 데 중요한 단계입니다. 볼스크류의 직경은 하중, 강성, 속도 및 수명에 직접적인 영향을 미칩니다. 소형 자동화 장비부터 대형 산업 기계까지, 마이크로 옵션부터 큰 직경까지 다양한 크기를 이해하면 엔지니어가 정보에 입각한 결정을 내리는 데 도움이 됩니다. 많은 응용 분야에서 성능, 공간 제약 및 비용의 균형을 맞추기 위해 맞춤형 볼 스크류도 필요합니다.
가볍고 매우 컴팩트한 시스템의 경우 4mm 볼 스크류, 6mm 볼 스크류와 같은 작은 직경이 일반적으로 사용됩니다. 이러한 크기는 높은 부하 용량보다 정밀도와 낮은 관성이 더 중요한 의료 기기, 실험실 장비 및 소형 자동화에 이상적입니다. 10mm 볼 스크류는 강성과 정격 하중을 약간 높여 데스크톱 CNC 기계, 광학 장비 및 소형 위치 결정 스테이지에 적합합니다.
중간 범위 직경은 산업 자동화에 가장 널리 적용됩니다. 12mm 볼 스크류와 16mm 볼 스크류(볼 스크류 16mm라고도 함)는 부하 용량, 속도 및 비용 간의 탁월한 균형을 제공합니다. 이러한 크기는 픽 앤 플레이스 기계, 포장 장비 및 경량 CNC 시스템에 널리 사용됩니다. 스텝 업, 20mm 볼 스크류 및 25mm 볼 스크류 옵션은 공작 기계, 로봇 공학 및 반도체 제조 라인에서 흔히 볼 수 있는 더 높은 하중과 더 긴 스트로크를 위해 선택되는 경우가 많습니다.
견고한 용도의 경우 32mm 볼 스크류, 40mm 볼 스크류, 심지어 63mm 볼 스크류와 같은 더 큰 직경이 필수적입니다. 이러한 크기는 높은 축 강성을 제공하고 상당한 동적 및 정적 하중을 견딜 수 있으므로 대형 CNC 머시닝 센터, 갠트리 시스템 및 산업용 프레스에 적합합니다. 더 큰 나사는 뛰어난 강도를 제공하지만 설치 공간, 모터 토크 및 지지 베어링 설계를 신중하게 고려해야 합니다.
궁극적으로 올바른 볼 스크류 크기를 선택하는 것은 단지 직경에 관한 것이 아니라 하중 요구 사항, 속도, 정확도 및 작업 조건을 평가하는 것과도 관련이 있습니다. 표준 크기가 시스템 요구 사항을 완전히 충족할 수 없는 경우 맞춤형 볼 스크류 솔루션을 사용하면 직경, 리드, 길이 및 엔드 가공을 최적화하여 최고의 전체 성능을 얻을 수 있습니다.
