Viti a ricircolo di sfere ad alta precisione per un movimento lineare fluido, accurato ed efficiente dal punto di vista energetico
Le viti a ricircolo di sfere sono componenti meccanici di alta precisione utilizzati per convertire il movimento rotatorio in un movimento lineare fluido e preciso. La loro funzione principale è fornire un movimento lineare ad alta efficienza in applicazioni che richiedono posizionamento preciso, ripetibilità e basso attrito.
Le industrie delle viti a ricircolo di sfere, come quelle dei macchinari CNC, dell'automazione industriale, della robotica, della produzione di semiconduttori, delle apparecchiature mediche e dei sistemi aerospaziali, fanno affidamento su questi componenti dove prestazioni costanti e controllo accurato sono fondamentali. A differenza delle tradizionali viti a ricircolo di sfere, i sistemi con viti a ricircolo di sfere utilizzano un meccanismo di rotolamento (i cuscinetti a sfere viaggiano lungo una scanalatura elicoidale) consentendo un'efficienza di trasmissione fino al 90% e un'usura drasticamente ridotta.
Rispetto ai meccanismi di scorrimento, i design delle viti a ricircolo di sfere di precisione presentano un attrito significativamente inferiore, garantendo un funzionamento regolare con una perdita di potenza minima. Ciò li rende ideali per applicazioni ad alta velocità e a basso consumo energetico.
Grazie alle strette tolleranze di produzione e al gioco ridotto, i gruppi con vite a ricircolo di sfere dell'attuatore offrono un'eccezionale precisione di posizionamento e ripetibilità del movimento, aspetti fondamentali nei sistemi di produzione e ispezione di fascia alta.
Realizzate in acciaio temprato e dotate di efficaci sistemi di lubrificazione, le viti a ricircolo di sfere dimostrano un'eccellente durata anche in scenari di uso continuo, riducendo i tempi di fermo e i costi di manutenzione. Le chiocciole a sfere precaricate e la struttura robusta consentono alle unità con viti a sfere di precisione di gestire carichi assiali pesanti con una deflessione minima, garantendo la stabilità del sistema durante il funzionamento dinamico.
Grazie al design ottimizzato della circolazione e al ricircolo di precisione delle sfere, le viti a sfere funzionano con rumore e vibrazioni minimi, rendendole ideali per ambienti sensibili nei settori delle viti a sfere come applicazioni mediche e di laboratorio.
Ball Screw Selection
La scelta della vite a ricircolo di sfere giusta è un passo fondamentale per ottenere elevata precisione, efficienza e lunga durata nei sistemi di movimento lineare. Con molti tipi di viti a ricircolo di sfere disponibili sul mercato, comprendere i fattori chiave di selezione e scegliere un fornitore affidabile come Yidi può ridurre significativamente i rischi operativi e il costo totale di proprietà.
Innanzitutto, è importante identificare i tipi di viti a ricircolo di sfere appropriati in base ai requisiti dell'applicazione. Le opzioni comuni includono viti a ricircolo di sfere rettificate per viti a ricircolo di sfere rullate di altissima precisione per un uso industriale economicamente vantaggioso e miniature ball screws per apparecchiature di automazione compatte. La capacità di carico, la precisione di posizionamento, la velocità e il ciclo di lavoro influenzano direttamente il tipo più adatto. Ad esempio, le macchine CNC e le apparecchiature per semiconduttori spesso richiedono viti a ricircolo di sfere rettificate, mentre le linee di automazione generale possono funzionare perfettamente con viti a ricircolo di sfere rullate.
In secondo luogo, considerare l'abbinamento tra vite a ricircolo di sfere e dado. Il design della chiocciola influisce sul precarico, sulla rigidità, sul gioco e sui livelli di rumore. Una combinazione di vite a ricircolo di sfere e chiocciola adeguatamente selezionata garantisce un movimento fluido, vibrazioni minime e precisione stabile nel tempo. Le chiocciole precaricate sono ideali per applicazioni che richiedono gioco zero, mentre le chiocciole standard possono essere sufficienti per attività di posizionamento meno critiche.
Quando si valutano le viti a ricircolo di sfere in vendita, la qualità dei materiali e il processo di produzione non dovrebbero mai essere trascurati. Acciaio legato di alta qualità, trattamento termico ottimizzato e processi di rettifica o laminazione di precisione sono essenziali per la durata e le prestazioni. È qui che la collaborazione con produttori esperti di viti a ricircolo di sfere diventa un grande vantaggio. Produttori rispettabili offrono qualità costante, materiali tracciabili e rigorosi standard di ispezione.
Il vantaggio di Yidi risiede nelle sue forti capacità produttive e nel supporto tecnico focalizzato sulle applicazioni. In qualità di produttore professionale di viti a ricircolo di sfere, Yidi offre una gamma completa di tipi di viti a ricircolo di sfere, opzioni di passo e diametro personalizzate e gruppi di viti a ricircolo di sfere e dadi con abbinamento di precisione. Yidi supporta inoltre i clienti dalla selezione all'installazione, aiutando a ottimizzare i progetti in termini di carico, velocità e durata. Con un controllo di qualità stabile e prezzi competitivi, Yidi semplifica l'approvvigionamento di viti a ricircolo di sfere affidabili per la vendita senza compromettere le prestazioni.
In sintesi, la scelta efficace delle viti a sfere dipende dai requisiti tecnici, dal corretto abbinamento dei componenti e dalla scelta di produttori affidabili di viti a sfere. Combinando una chiara analisi delle applicazioni con la comprovata esperienza di Yidi, puoi garantire precisione, efficienza e affidabilità a lungo termine nei tuoi sistemi di movimento lineare.
Principio di funzionamento della vite a ricircolo di sfere
Il principio di funzionamento della vite a ricircolo di sfere si basa sulla conversione del movimento rotatorio in un movimento lineare fluido e preciso con un'efficienza estremamente elevata. Rispetto alle tradizionali viti di comando, una vite a ricircolo di sfere utilizza il contatto volvente anziché l'attrito radente, riducendo significativamente la perdita di energia e l'usura. Ciò rende i sistemi con viti a ricircolo di sfere ampiamente utilizzati nelle macchine CNC, nelle apparecchiature di automazione, nella robotica e nei sistemi di posizionamento di precisione.

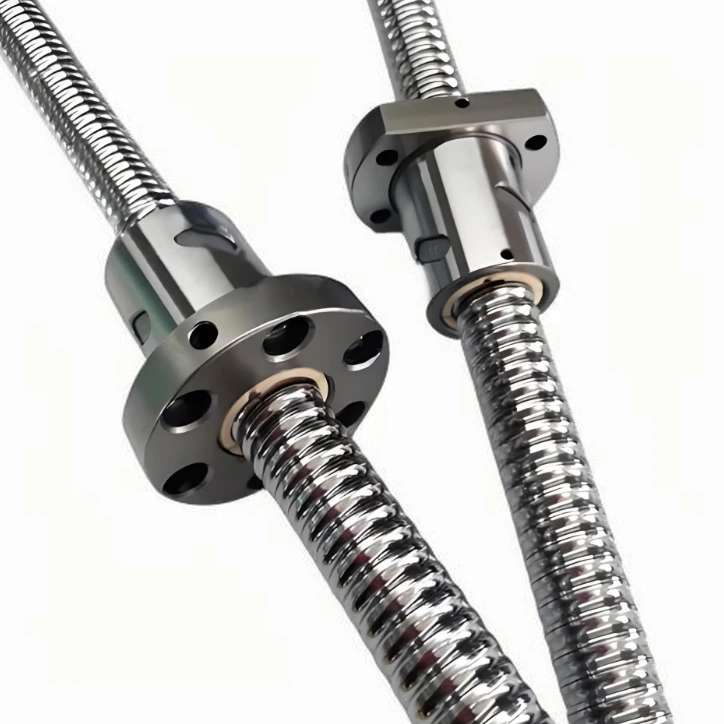

Al centro di un gruppo vite a ricircolo di sfere ci sono tre componenti principali: l'albero della vite, la chiocciola a ricircolo di sfere e un set di sfere in acciaio. L'albero della vite presenta una scanalatura elicoidale lavorata con precisione, mentre la chiocciola a sfera contiene una scanalatura interna corrispondente. Tra queste due scanalature vengono posizionate sfere d'acciaio, che formano un percorso di rotolamento continuo. Quando l'albero della vite ruota, le sfere rotolano lungo le scanalature anziché scorrere, consentendo alla chiocciola di muoversi linearmente lungo l'asse della vite.
Una parte fondamentale del principio di funzionamento della vite a ricircolo di sfere è il sistema di circolazione delle sfere. Mentre la vite ruota, le sfere viaggiano lungo la scanalatura elicoidale fino a raggiungere l'estremità della pista della chiocciola. A questo punto, vengono reindirizzati alla posizione iniziale attraverso un meccanismo di ritorno, come un tubo di ritorno interno o un tappo di ritorno esterno. Questa circolazione a circuito chiuso consente un movimento continuo senza perdita di sfere e garantisce una distribuzione uniforme del carico durante il funzionamento.
Poiché l'attrito volvente è molto inferiore all'attrito radente, le viti a ricircolo di sfere raggiungono in genere efficienze meccaniche fino al 90% o superiori. Questa elevata efficienza significa che è necessaria meno coppia per generare la stessa forza lineare, riducendo le dimensioni del motore e il consumo energetico. Inoltre, le viti a ricircolo di sfere possono essere precaricate per eliminare il gioco assiale. Il precarico comporta l'applicazione di una leggera forza interna tra il dado e la vite, migliorando la precisione di posizionamento e la rigidità, fattori critici nel controllo del movimento ad alta precisione.
Nelle applicazioni pratiche, il principio di funzionamento della vite a ricircolo di sfere contribuisce anche a garantire un'eccellente ripetibilità e una lunga durata. La distribuzione uniforme del carico su più sfere riduce al minimo le sollecitazioni localizzate, riducendo l'usura della vite e del dado. Con una corretta lubrificazione e manutenzione, i sistemi con viti a ricircolo di sfere possono funzionare in modo affidabile in condizioni di alta velocità, carichi pesanti e requisiti di precisione impegnativi, rendendoli un componente fondamentale nella moderna tecnologia del movimento lineare.
Dimensioni della vite a ricircolo di sfere
La selezione della dimensione corretta della vite a ricircolo di sfere è un passaggio fondamentale nella progettazione di sistemi di movimento lineare affidabili ed efficienti. Il diametro di una vite a ricircolo di sfere influisce direttamente sulla capacità di carico, sulla rigidità, sulla velocità e sulla durata. Dalle apparecchiature di automazione compatte ai macchinari industriali pesanti, la comprensione delle diverse dimensioni, dalle micro opzioni ai grandi diametri, aiuta gli ingegneri a prendere decisioni informate. In molte applicazioni è necessaria anche una vite a ricircolo di sfere personalizzata per bilanciare prestazioni, vincoli di spazio e costi.
Per i sistemi leggeri e altamente compatti, vengono comunemente utilizzati diametri piccoli come viti a ricircolo di sfere da 4 mm e viti a ricircolo di sfere da 6 mm. Queste dimensioni sono ideali per dispositivi medici, strumenti di laboratorio e automazione in miniatura dove precisione e bassa inerzia sono più importanti dell'elevata capacità di carico. Una vite a ricircolo di sfere da 10 mm aumenta leggermente la rigidità e il coefficiente di carico, rendendola adatta per macchine CNC desktop, apparecchiature ottiche e piccole fasi di posizionamento.
I diametri medi sono quelli maggiormente applicati nell'automazione industriale. Una vite a ricircolo di sfere da 12 mm e una vite a ricircolo di sfere da 16 mm (spesso denominata anche vite a ricircolo di sfere da 16 mm) offrono un eccellente equilibrio tra capacità di carico, velocità e costo. Queste dimensioni sono comuni nelle macchine pick-and-place, nelle attrezzature per l'imballaggio e nei sistemi CNC leggeri. Le opzioni con vite a ricircolo di sfere da 20 mm e vite a ricircolo di sfere da 25 mm sono spesso selezionate per carichi più elevati e corse più lunghe, comunemente presenti nelle macchine utensili, nella robotica e nelle linee di produzione di semiconduttori.
Per le applicazioni pesanti, sono essenziali diametri più grandi come viti a ricircolo di sfere da 32 mm, viti a ricircolo di sfere da 40 mm e persino viti a ricircolo di sfere da 63 mm. Queste dimensioni forniscono un'elevata rigidità assiale e possono sopportare carichi dinamici e statici significativi, rendendoli adatti a grandi centri di lavoro CNC, sistemi a portale e presse industriali. Sebbene le viti più grandi offrano una resistenza superiore, richiedono anche un'attenta considerazione dello spazio di installazione, della coppia del motore e del design del cuscinetto di supporto.
In definitiva, la scelta della giusta dimensione della vite a ricircolo di sfere non riguarda solo il diametro, ma implica anche la valutazione dei requisiti di carico, della velocità, della precisione e delle condizioni di lavoro. Quando le dimensioni standard non possono soddisfare pienamente le esigenze del sistema, una soluzione personalizzata di viti a ricircolo di sfere consente l'ottimizzazione di diametro, passo, lunghezza e lavorazione finale per ottenere le migliori prestazioni complessive.
