บอลสกรูความแม่นยำสูงเพื่อการเคลื่อนที่เชิงเส้นที่ราบรื่น แม่นยำ และประหยัดพลังงาน
บอลสกรูเป็นส่วนประกอบทางกลที่มีความแม่นยำสูง ซึ่งใช้ในการแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ หน้าที่หลักคือให้การเคลื่อนที่เชิงเส้นที่มีประสิทธิภาพสูงในการใช้งานที่ต้องการการวางตำแหน่งที่แม่นยำ ความสามารถในการทำซ้ำ และแรงเสียดทานต่ำ
อุตสาหกรรมบอลสกรู เช่น เครื่องจักร CNC ระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ การผลิตเซมิคอนดักเตอร์ อุปกรณ์ทางการแพทย์ และระบบการบินและอวกาศ พึ่งพาส่วนประกอบเหล่านี้ ซึ่งประสิทธิภาพที่สม่ำเสมอและการควบคุมอย่างละเอียดเป็นสิ่งสำคัญ ต่างจากลีดสกรูแบบดั้งเดิม ระบบบอลสกรูของแอคชูเอเตอร์ใช้กลไกการกลิ้ง โดยตลับลูกปืนจะเคลื่อนที่ไปตามร่องเกลียว ทำให้มีประสิทธิภาพการส่งผ่านสูงถึง 90% และลดการสึกหรอได้อย่างมาก
เมื่อเปรียบเทียบกับกลไกการเลื่อน การออกแบบบอลสกรูที่มีความแม่นยำมีแรงเสียดทานลดลงอย่างมาก ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นโดยสูญเสียพลังงานน้อยที่สุด ทำให้เหมาะสำหรับการใช้งานที่มีความเร็วสูงและประหยัดพลังงาน
ด้วยพิกัดความเผื่อในการผลิตที่จำกัดและระยะฟันเฟืองที่ลดลง ชุดประกอบบอลสกรูของแอคชูเอเตอร์จึงให้ความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยมและความสามารถในการทำซ้ำของการเคลื่อนไหว ซึ่งมีความสำคัญอย่างยิ่งในระบบการผลิตและการตรวจสอบระดับไฮเอนด์
บอลสกรูผลิตจากเหล็กชุบแข็งและติดตั้งระบบหล่อลื่นที่มีประสิทธิภาพ แสดงให้เห็นความทนทานเป็นเลิศแม้ในสถานการณ์การใช้งานต่อเนื่อง ซึ่งช่วยลดเวลาหยุดทำงานและค่าบำรุงรักษา บอลนัทที่โหลดไว้ล่วงหน้าและโครงสร้างที่แข็งแกร่งช่วยให้ชุดบอลสกรูที่มีความแม่นยำสามารถรับน้ำหนักตามแนวแกนที่มีน้ำหนักมากโดยมีการโก่งตัวน้อยที่สุด ทำให้มั่นใจได้ถึงความเสถียรของระบบระหว่างการทำงานแบบไดนามิก
ด้วยการออกแบบการหมุนเวียนที่เหมาะสมและการหมุนเวียนบอลที่แม่นยำ บอลสกรูจึงทำงานโดยมีเสียงรบกวนและการสั่นสะเทือนน้อยที่สุด ทำให้เหมาะสำหรับสภาพแวดล้อมที่ละเอียดอ่อนในอุตสาหกรรมบอลสกรู เช่น การใช้งานทางการแพทย์และในห้องปฏิบัติการ
Ball Screw Selection
การเลือกบอลสกรูที่เหมาะสมเป็นขั้นตอนสำคัญในการบรรลุความแม่นยำ ประสิทธิภาพ และอายุการใช้งานที่ยาวนานในระบบการเคลื่อนที่เชิงเส้น เนื่องจากบอลสกรูหลายประเภทมีจำหน่ายในท้องตลาด การทำความเข้าใจปัจจัยในการเลือกที่สำคัญ และการเลือกซัพพลายเออร์ที่เชื่อถือได้ เช่น Yidi จึงสามารถลดความเสี่ยงในการดำเนินงานและต้นทุนรวมในการเป็นเจ้าของได้อย่างมาก
อันดับแรก การระบุประเภทบอลสกรูที่เหมาะสมตามความต้องการใช้งานของคุณเป็นสิ่งสำคัญ ตัวเลือกทั่วไปได้แก่ บอลสกรูกราวด์ สำหรับบอลสกรูแบบรีดที่มีความเที่ยงตรงสูงเป็นพิเศษสำหรับการใช้งานในอุตสาหกรรมที่คุ้มต้นทุน และ miniature ball screws สำหรับอุปกรณ์อัตโนมัติขนาดกะทัดรัด ความสามารถในการรับน้ำหนัก ความแม่นยำของตำแหน่ง ความเร็ว และรอบการทำงาน ล้วนส่งผลโดยตรงต่อประเภทที่เหมาะสมที่สุด ตัวอย่างเช่น เครื่องจักร CNC และอุปกรณ์เซมิคอนดักเตอร์มักต้องใช้บอลสกรูกราวด์ ในขณะที่ไลน์ระบบอัตโนมัติทั่วไปอาจทำงานได้อย่างสมบูรณ์แบบด้วยบอลสกรูแบบรีด

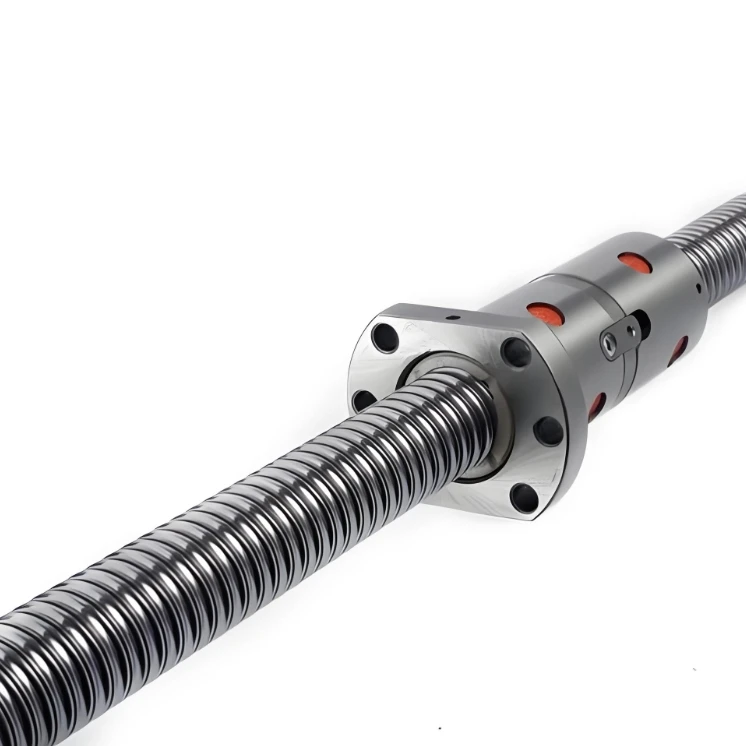

ประการที่สอง พิจารณาการจับคู่บอลสกรูและน็อต การออกแบบน็อตส่งผลต่อระดับพรีโหลด ความแข็งแกร่ง ระยะฟันเฟือง และเสียงรบกวน การผสมผสานบอลสกรูและน็อตที่เลือกอย่างเหมาะสมช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่น การสั่นสะเทือนน้อยที่สุด และความแม่นยำที่มั่นคงเมื่อเวลาผ่านไป น็อตที่โหลดไว้ล่วงหน้าเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการระยะฟันเฟืองเป็นศูนย์ ในขณะที่น็อตมาตรฐานอาจเพียงพอสำหรับงานการวางตำแหน่งที่มีความสำคัญน้อยกว่า
เมื่อประเมินบอลสกรูที่จำหน่าย ไม่ควรมองข้ามคุณภาพของวัสดุและกระบวนการผลิต เหล็กกล้าโลหะผสมคุณภาพสูง การอบชุบด้วยความร้อนอย่างเหมาะสม และกระบวนการบดหรือรีดที่มีความแม่นยำ มีความสำคัญต่อความทนทานและประสิทธิภาพ นี่คือจุดที่การทำงานร่วมกับผู้ผลิตบอลสกรูที่มีประสบการณ์กลายเป็นข้อได้เปรียบที่สำคัญ ผู้ผลิตที่มีชื่อเสียงนำเสนอคุณภาพที่สม่ำเสมอ วัสดุที่ตรวจสอบย้อนกลับได้ และมาตรฐานการตรวจสอบที่เข้มงวด
ข้อได้เปรียบของ Yidi อยู่ที่ความสามารถในการผลิตที่แข็งแกร่งและการสนับสนุนด้านวิศวกรรมที่เน้นการใช้งานเป็นหลัก ในฐานะผู้ผลิตบอลสกรูมืออาชีพ Yidi มีบอลสกรูหลายประเภท ตัวเลือกตะกั่วและเส้นผ่านศูนย์กลางที่ปรับแต่งได้ และชุดบอลสกรูและน็อตที่เข้ากันอย่างแม่นยำ Yidi ยังสนับสนุนลูกค้าตั้งแต่การเลือกไปจนถึงการติดตั้ง ซึ่งช่วยเพิ่มประสิทธิภาพการออกแบบสำหรับโหลด ความเร็ว และอายุการใช้งาน ด้วยการควบคุมคุณภาพที่มั่นคงและราคาที่แข่งขันได้ Yidi ช่วยให้การจัดหาบอลสกรูที่เชื่อถือได้เพื่อจำหน่ายได้ง่ายขึ้น โดยไม่กระทบต่อประสิทธิภาพการทำงาน
โดยสรุป การเลือกบอลสกรูที่มีประสิทธิภาพจะขึ้นอยู่กับข้อกำหนดทางเทคนิค การจับคู่ส่วนประกอบที่ถูกต้อง และการเลือกผู้ผลิตบอลสกรูที่เชื่อถือได้ ด้วยการรวมการวิเคราะห์การใช้งานที่ชัดเจนเข้ากับความเชี่ยวชาญที่ได้รับการพิสูจน์แล้วของ Yidi คุณสามารถรับประกันความถูกต้อง ประสิทธิภาพ และความน่าเชื่อถือในระยะยาวในระบบการเคลื่อนที่เชิงเส้นของคุณ
หลักการทำงานของบอลสกรู
หลักการทำงานของบอลสกรูมีพื้นฐานมาจากการแปลงการเคลื่อนที่แบบหมุนให้เป็นการเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำโดยมีประสิทธิภาพสูงมาก เมื่อเปรียบเทียบกับลีดสกรูแบบเดิม บอลสกรูใช้หน้าสัมผัสแบบกลิ้งแทนแรงเสียดทานแบบเลื่อน ซึ่งช่วยลดการสูญเสียพลังงานและการสึกหรอได้อย่างมาก ทำให้ระบบบอลสกรูใช้กันอย่างแพร่หลายในเครื่องจักร CNC อุปกรณ์อัตโนมัติ หุ่นยนต์ และระบบกำหนดตำแหน่งที่แม่นยำ

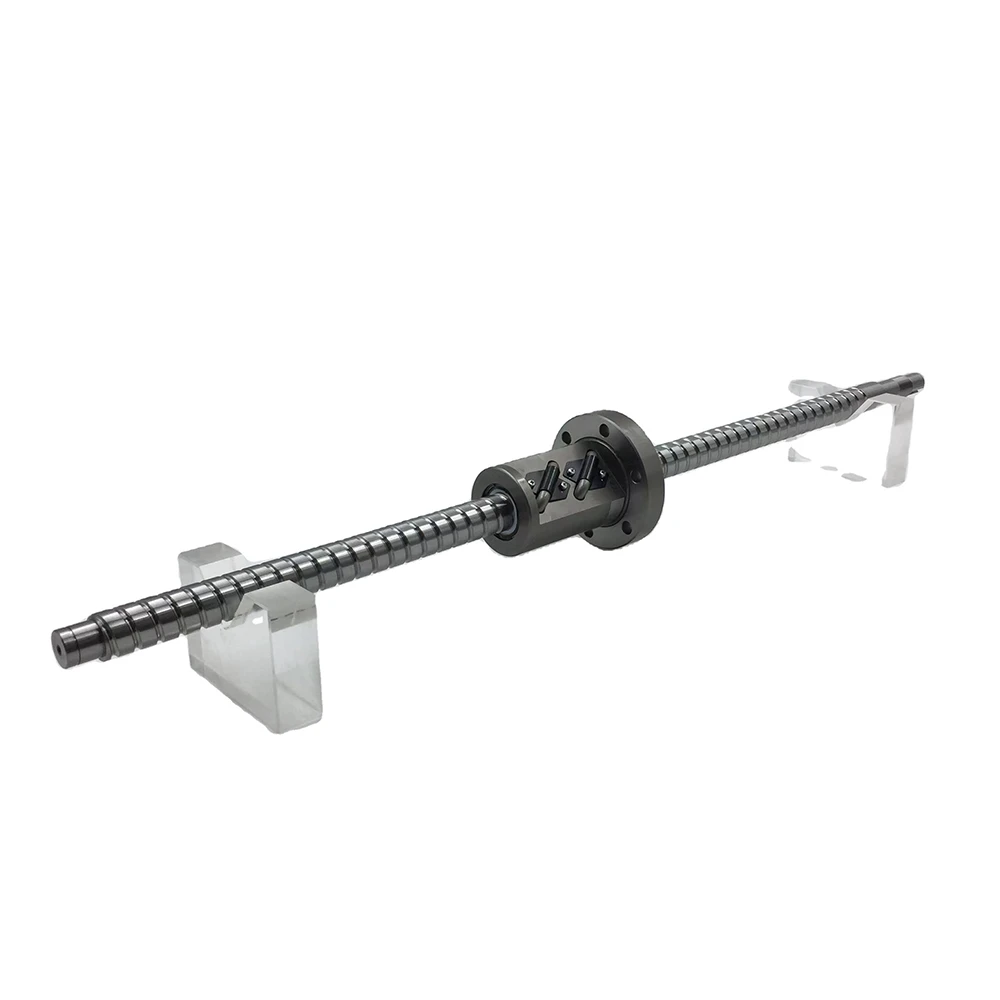

ที่แกนกลางของชุดบอลสกรูมีส่วนประกอบหลักสามส่วน: เพลาสกรู น็อตบอล และชุดลูกเหล็ก เพลาสกรูมีร่องเกลียวที่กลึงอย่างแม่นยำ ในขณะที่น็อตบอลมีร่องภายในที่เข้ากัน ลูกบอลเหล็กวางอยู่ระหว่างร่องทั้งสองนี้ ทำให้เกิดเป็นเส้นทางกลิ้งอย่างต่อเนื่อง เมื่อเพลาสกรูหมุน ลูกบอลจะกลิ้งไปตามร่องแทนที่จะเลื่อน ทำให้น็อตเคลื่อนที่เป็นเส้นตรงตามแนวแกนของสกรู
ส่วนสำคัญของหลักการทำงานของบอลสกรูคือระบบหมุนเวียนบอล ในขณะที่สกรูหมุน ลูกบอลจะเคลื่อนที่ไปตามร่องเกลียวจนกระทั่งถึงจุดสิ้นสุดของร่องน้ำของน็อต ณ จุดนี้ พวกเขาจะถูกเปลี่ยนเส้นทางกลับไปยังตำแหน่งเริ่มต้นผ่านกลไกการส่งคืน เช่น ท่อส่งคืนภายในหรือฝาปิดส่งคืนภายนอก การหมุนเวียนแบบวงปิดนี้ช่วยให้เคลื่อนที่ได้อย่างต่อเนื่องโดยไม่สูญเสียลูกบอล และรับประกันการกระจายโหลดที่สม่ำเสมอระหว่างการทำงาน
เนื่องจากแรงเสียดทานจากการกลิ้งนั้นต่ำกว่าแรงเสียดทานจากการเลื่อนมาก บอลสกรูจึงมีประสิทธิภาพเชิงกลสูงถึง 90% หรือสูงกว่า ประสิทธิภาพสูงนี้หมายความว่าต้องใช้แรงบิดน้อยลงเพื่อสร้างแรงเชิงเส้นเท่ากัน ช่วยลดขนาดมอเตอร์และการใช้พลังงาน นอกจากนี้ บอลสกรูยังสามารถโหลดไว้ล่วงหน้าเพื่อขจัดระยะฟันเฟืองตามแนวแกน การโหลดล่วงหน้าเกี่ยวข้องกับการใช้แรงภายในเล็กน้อยระหว่างน็อตและสกรู การปรับปรุงความแม่นยำและความแข็งแกร่งในการวางตำแหน่ง ซึ่งเป็นปัจจัยสำคัญในการควบคุมการเคลื่อนไหวที่มีความแม่นยำสูง
ในการใช้งานจริง หลักการทำงานของบอลสกรูยังช่วยให้สามารถทำซ้ำได้ดีเยี่ยมและมีอายุการใช้งานยาวนาน การกระจายน้ำหนักที่สม่ำเสมอบนลูกบอลหลายลูกช่วยลดความเครียดเฉพาะที่ ลดการสึกหรอของสกรูและน็อต ด้วยการหล่อลื่นและการบำรุงรักษาที่เหมาะสม ระบบบอลสกรูสามารถทำงานได้อย่างเชื่อถือได้ภายใต้ข้อกำหนดความเร็วสูง โหลดหนัก และความแม่นยำที่ต้องการ ทำให้ระบบบอลสกรูกลายเป็นองค์ประกอบพื้นฐานในเทคโนโลยีการเคลื่อนที่เชิงเส้นสมัยใหม่
ขนาดบอลสกรู
การเลือกขนาดบอลสกรูที่ถูกต้องถือเป็นขั้นตอนสำคัญในการออกแบบระบบการเคลื่อนที่เชิงเส้นที่เชื่อถือได้และมีประสิทธิภาพ เส้นผ่านศูนย์กลางของบอลสกรูส่งผลโดยตรงต่อความสามารถในการรับน้ำหนัก ความแข็งแกร่ง ความเร็ว และอายุการใช้งาน ตั้งแต่อุปกรณ์อัตโนมัติขนาดกะทัดรัดไปจนถึงเครื่องจักรอุตสาหกรรมงานหนัก การทำความเข้าใจขนาดต่างๆ ตั้งแต่ตัวเลือกขนาดเล็กไปจนถึงเส้นผ่านศูนย์กลางขนาดใหญ่ ช่วยให้วิศวกรตัดสินใจได้อย่างชาญฉลาด ในการใช้งานหลายประเภท บอลสกรูแบบกำหนดเองยังจำเป็นเพื่อสร้างสมดุลระหว่างประสิทธิภาพ พื้นที่จำกัด และต้นทุน
สำหรับระบบที่มีน้ำหนักเบาและมีขนาดกะทัดรัดมาก โดยทั่วไปจะใช้เส้นผ่านศูนย์กลางขนาดเล็ก เช่น บอลสกรู 4 มม. และบอลสกรู 6 มม. ขนาดเหล่านี้เหมาะสำหรับอุปกรณ์ทางการแพทย์ เครื่องมือในห้องปฏิบัติการ และระบบอัตโนมัติขนาดเล็ก ซึ่งความแม่นยำและความเฉื่อยต่ำมีความสำคัญมากกว่าความสามารถในการรับน้ำหนักสูง บอลสกรูขนาด 10 มม. เพิ่มความแข็งแกร่งและพิกัดโหลดเล็กน้อย ทำให้เหมาะสำหรับเครื่องจักร CNC แบบตั้งโต๊ะ อุปกรณ์เกี่ยวกับการมองเห็น และขั้นตอนการวางตำแหน่งขนาดเล็ก
เส้นผ่านศูนย์กลางช่วงกลางมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม บอลสกรู 12 มม. และบอลสกรู 16 มม. (หรือที่เรียกกันทั่วไปว่าบอลสกรู 16 มม.) ให้ความสมดุลที่ยอดเยี่ยมระหว่างความสามารถในการรับน้ำหนัก ความเร็ว และราคา ขนาดเหล่านี้เป็นที่นิยมในเครื่องหยิบและวาง อุปกรณ์บรรจุภัณฑ์ และระบบ CNC แบบเบา ขั้นต่อไป ตัวเลือกบอลสกรู 20 มม. และบอลสกรู 25 มม. มักถูกเลือกสำหรับการรับน้ำหนักที่สูงขึ้นและระยะชักที่ยาวขึ้น ซึ่งมักพบในสายการผลิตเครื่องมือกล หุ่นยนต์ และเซมิคอนดักเตอร์
สำหรับการใช้งานหนัก จำเป็นต้องใช้บอลสกรูที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น เช่น บอลสกรู 32 มม. บอลสกรู 40 มม. และแม้แต่บอลสกรู 63 มม. ขนาดเหล่านี้มีความแข็งตามแนวแกนสูงและสามารถรับน้ำหนักแบบไดนามิกและคงที่ได้อย่างมาก ทำให้เหมาะสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาดใหญ่ ระบบโครงสำหรับตั้งสิ่งของ และแท่นอัดทางอุตสาหกรรม แม้ว่าสกรูขนาดใหญ่จะมีความแข็งแรงมากกว่า แต่ก็ยังต้องมีการพิจารณาอย่างรอบคอบเกี่ยวกับพื้นที่ในการติดตั้ง แรงบิดของมอเตอร์ และการออกแบบแบริ่งรองรับ
ท้ายที่สุดแล้ว การเลือกขนาดบอลสกรูที่เหมาะสมไม่ได้เป็นเพียงเกี่ยวกับเส้นผ่านศูนย์กลางเท่านั้น แต่ยังรวมถึงการประเมินความต้องการโหลด ความเร็ว ความแม่นยำ และสภาพการทำงานอีกด้วย เมื่อขนาดมาตรฐานไม่สามารถตอบสนองความต้องการของระบบได้อย่างเต็มที่ โซลูชันบอลสกรูแบบกำหนดเองช่วยให้สามารถเพิ่มประสิทธิภาพของเส้นผ่านศูนย์กลาง ลีด ความยาว และการตัดเฉือนส่วนปลายได้ เพื่อให้ได้ประสิทธิภาพโดยรวมที่ดีที่สุด
