Clasificación de módulos lineales
1、Clasificado por modo de transmisión
Tipo
Característica

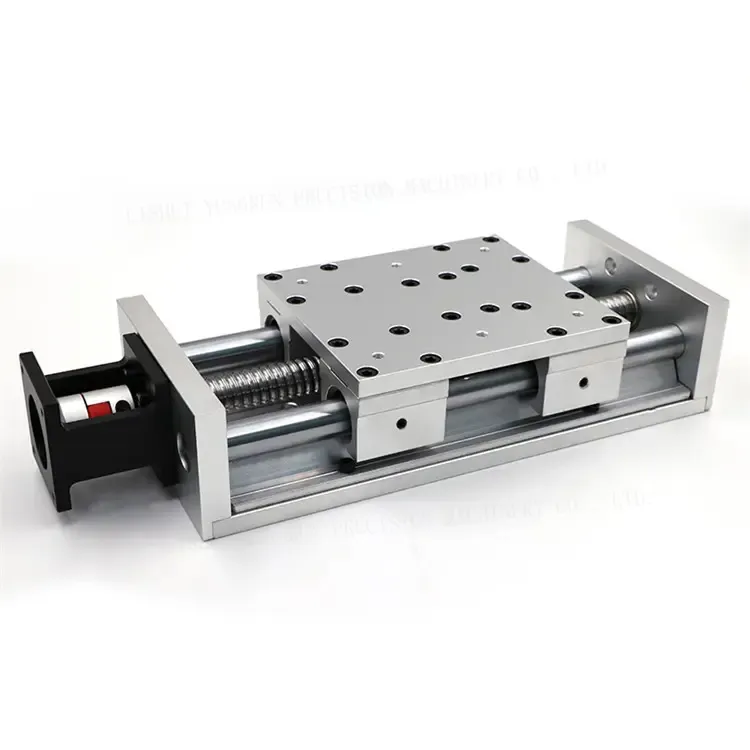

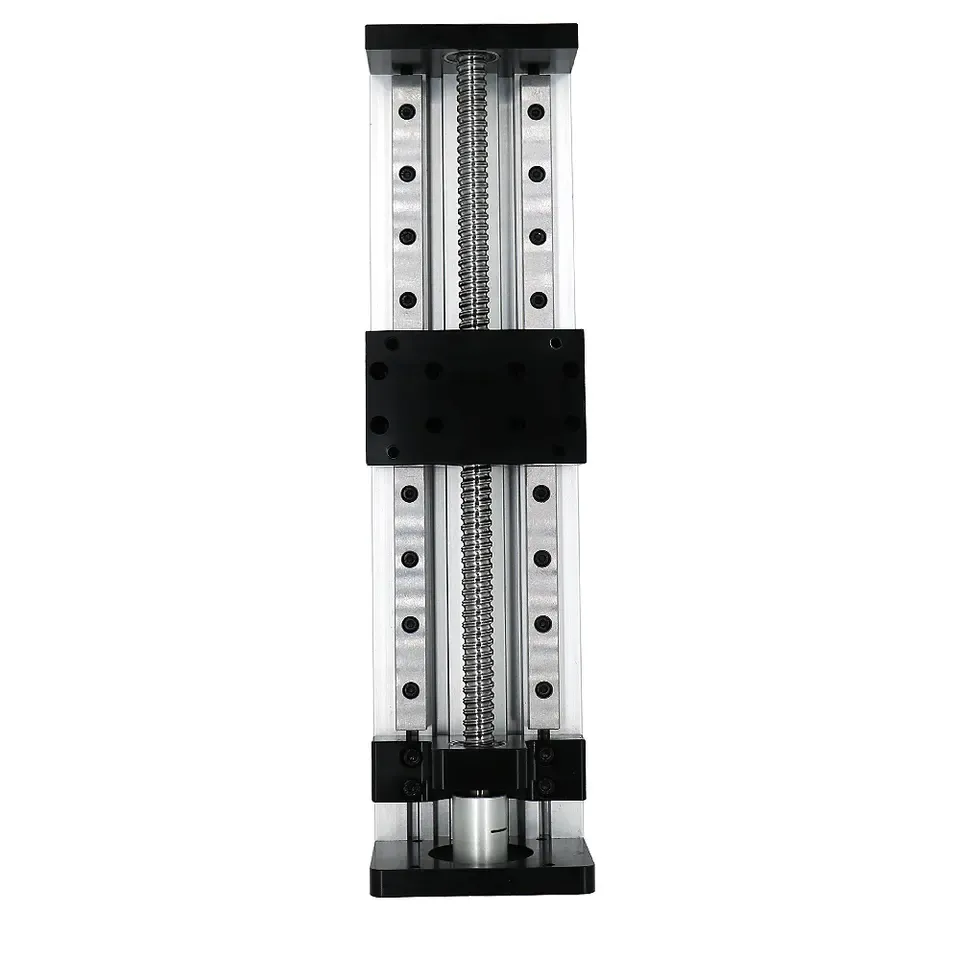

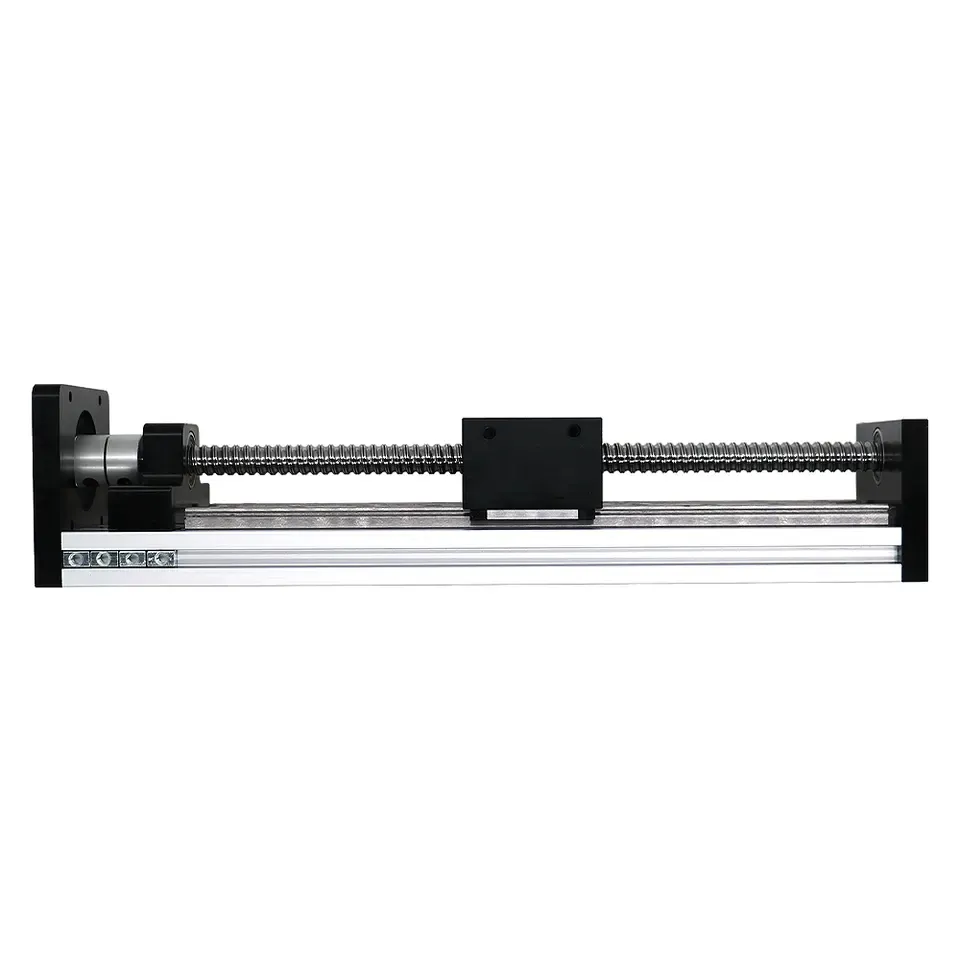

Módulo lineal de husillo de bolas
Alta rigidez, baja fricción, fuerte resistencia a la torsión.
Módulo lineal de correa síncrona
Límite de velocidad, bajo costo
Módulo lineal de cremallera
Adecuado para escenarios de baja precisión y trabajo pesado.
Módulo de motor lineal
La tecnología de transmisión de accionamiento directo logra una precisión ultraalta y una velocidad ultraalta.
2、Clasificado por estructura protectora
Tipo
Característica

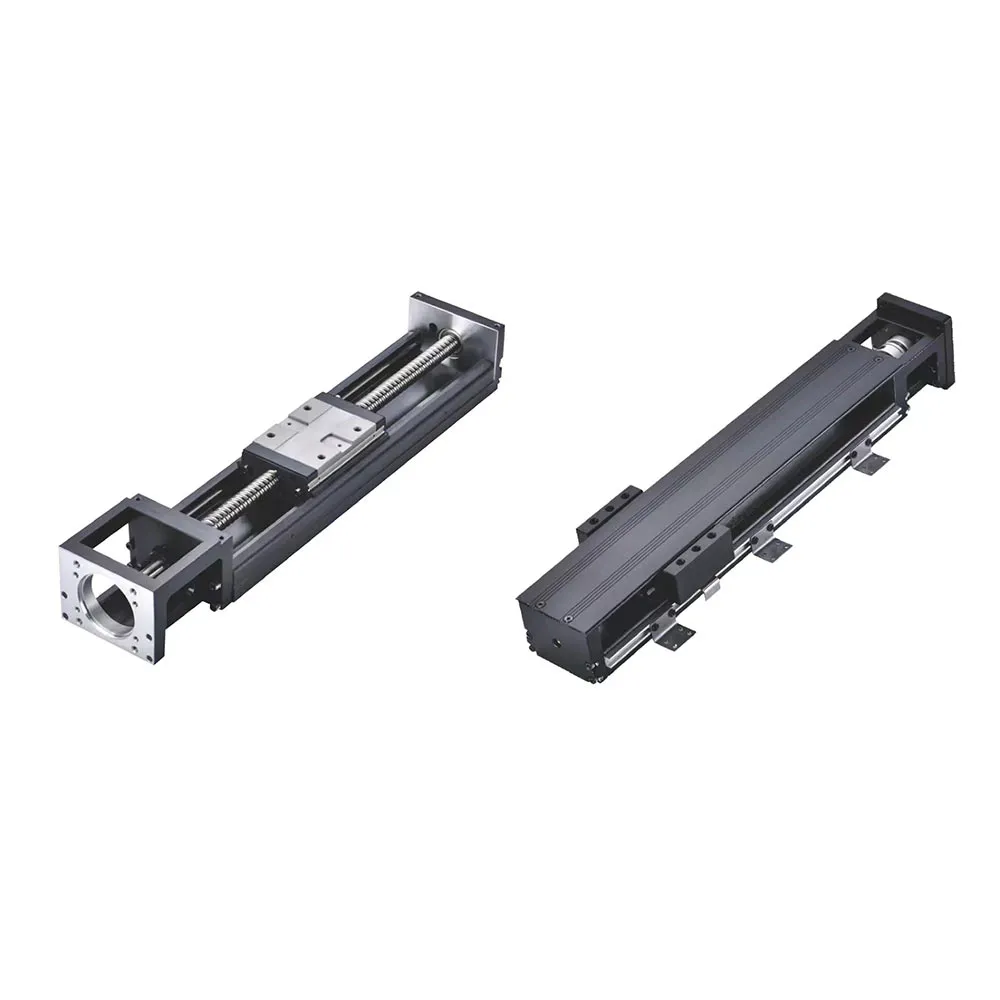

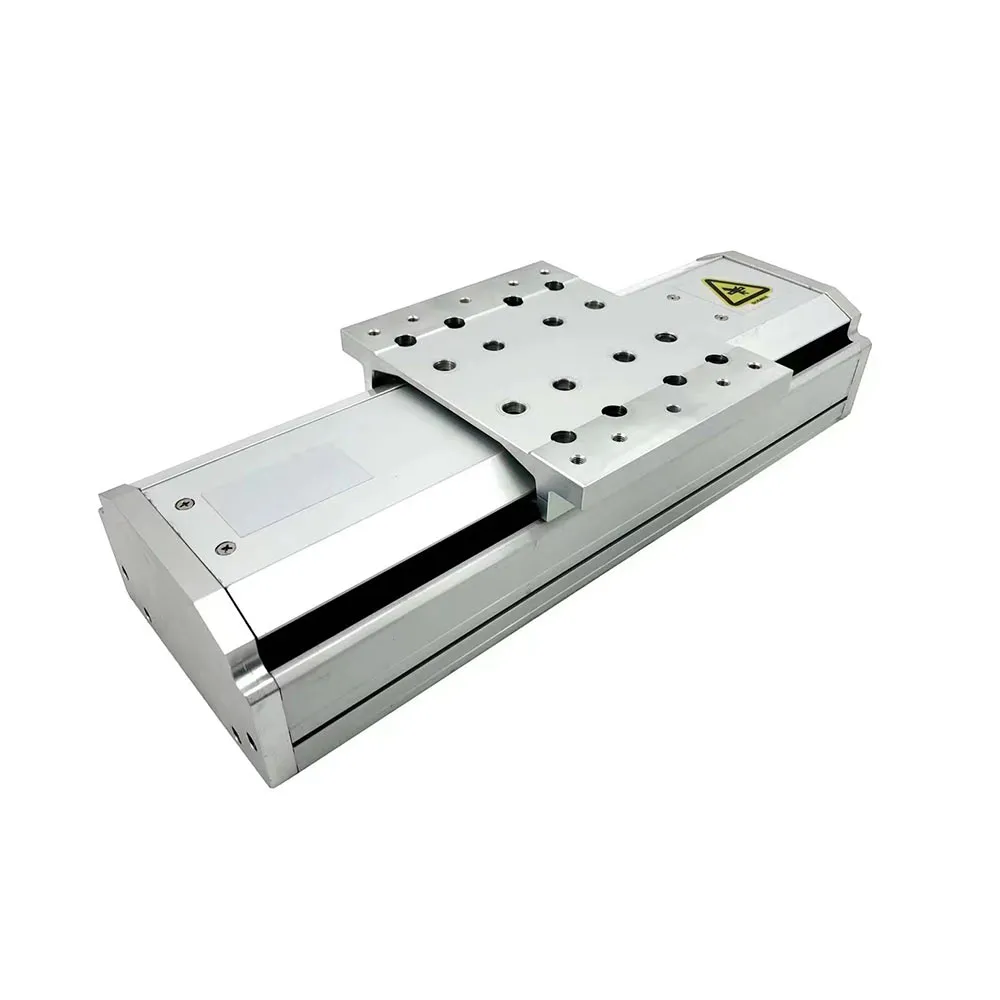

Módulo lineal completamente cerrado
Diseño a prueba de polvo con tira de acero inoxidable, alto nivel de protección IP, soporta entornos hostiles
Módulo lineal semicerrado
Moldura integrada en perfil de aluminio, a prueba de polvo y salpicaduras, fácil mantenimiento.
Módulo lineal abierto
Sin estructura a prueba de polvo, tamaño pequeño, instalación flexible.
3. Clasificación funcional especial
Tipo
Característica
Módulo lineal modular personalizado
Admite el suministro independiente de deslizadores de riel deslizante (como el módulo de eje único KK) y componentes de expansión de carga para reducir los costos de mantenimiento

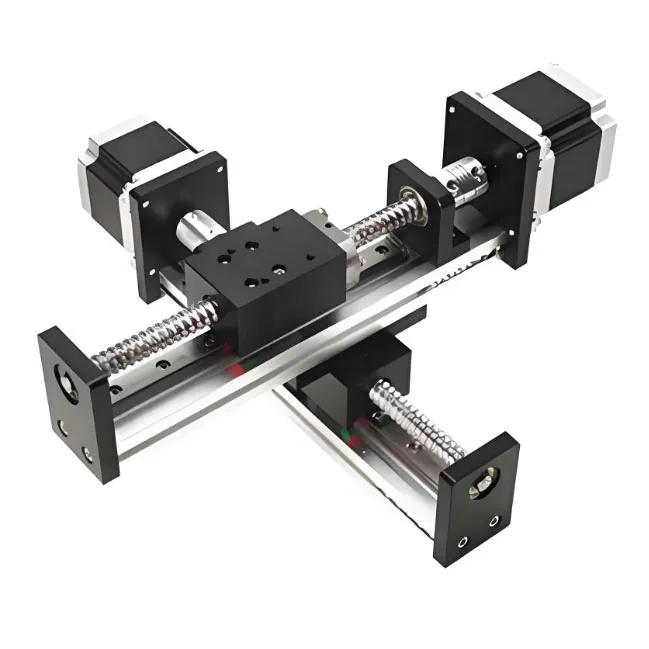

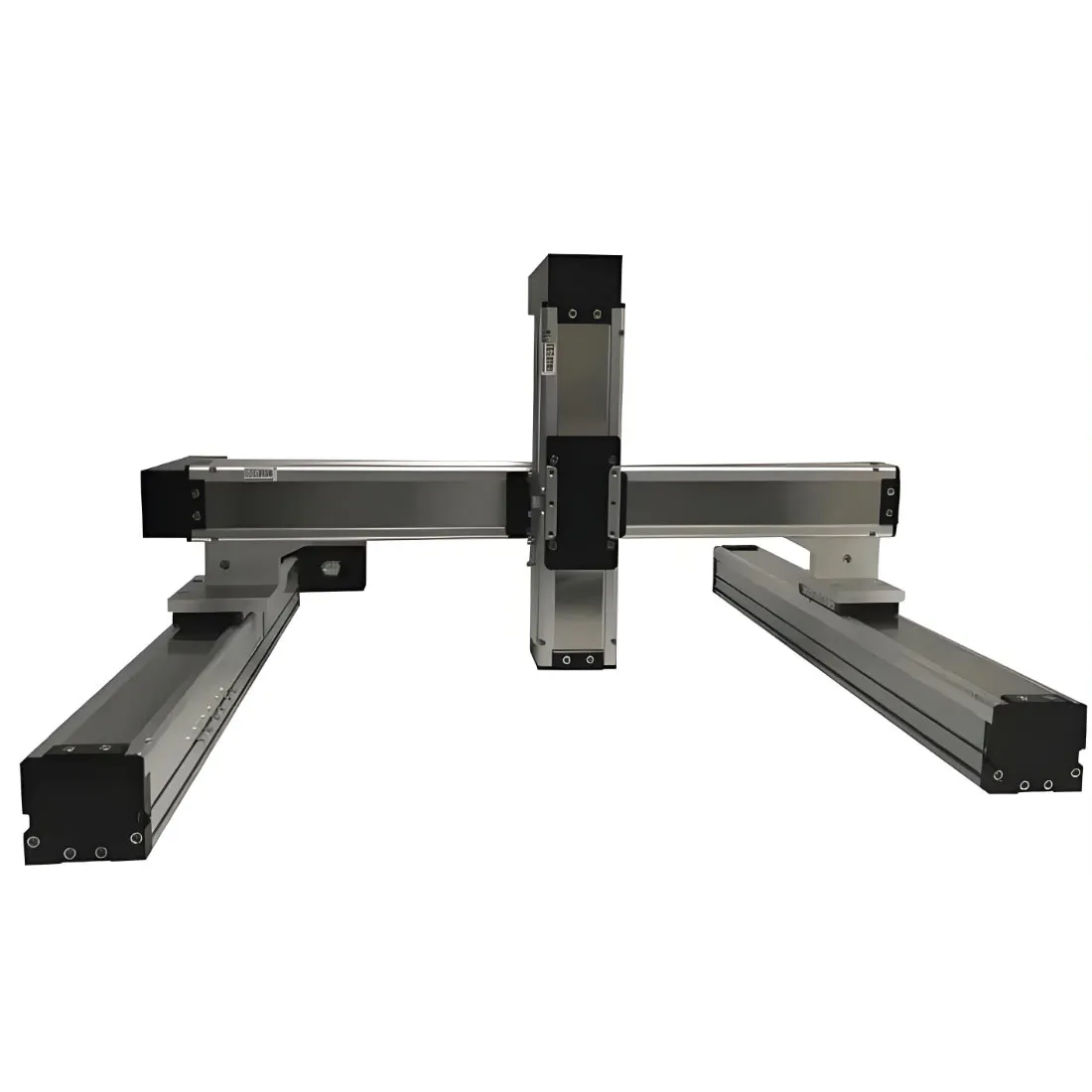

Módulo lineal combinado multieje

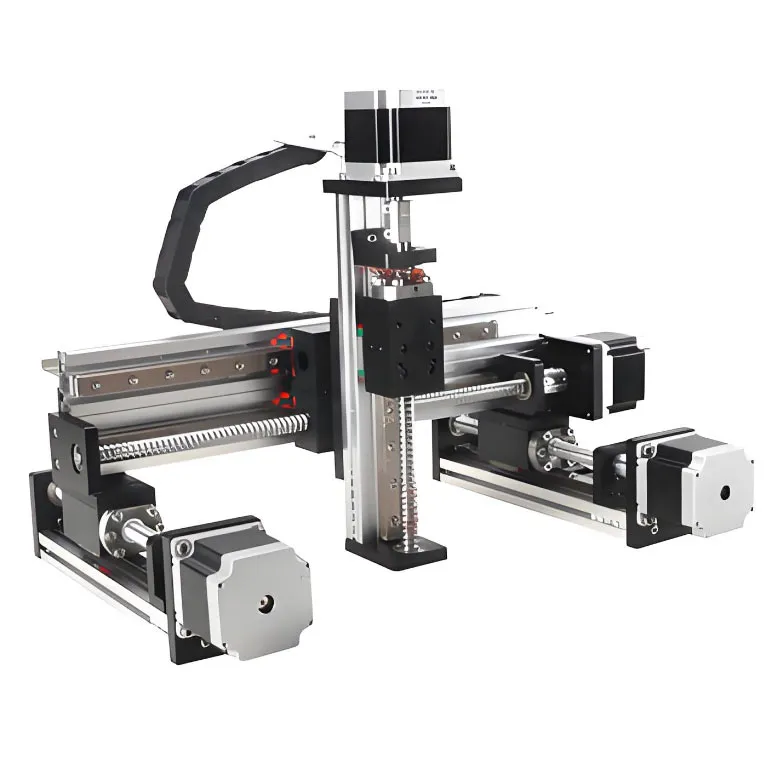

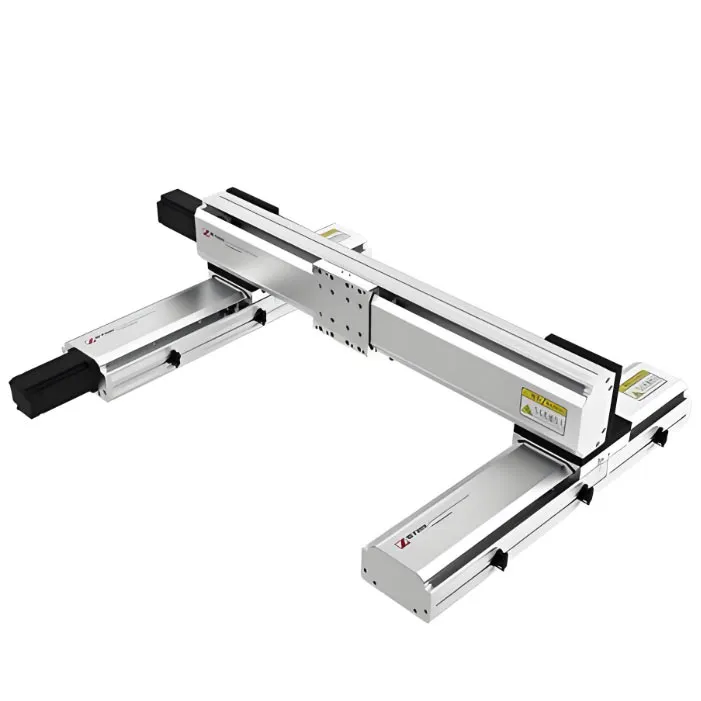

Realice movimiento 3D mediante la combinación de ejes XYZ, módulo de pórtico
-
Características del módulo lineal
Fácil de diseñar e instalar.
Tamaño pequeño y peso ligero.
alta precisión
rigidez
Totalmente equipado
Diseño óptimo
-
Ventajas de rendimiento del módulo lineal
1. Respuesta de alta velocidad y estabilidad.
Al adoptar un riel guía de eje doble y un diseño de eje cromado, tiene las características de baja fricción y alta rigidez, admite arranques y paradas frecuentes y un funcionamiento suave, y tiene menos ruido que los dispositivos de transmisión tradicionales.
2、 Protección y durabilidad
Tecnología a prueba de polvo completamente cerrada, el nuevo módulo utiliza cinta de sellado y componentes de contacto para evitar eficazmente que el polvo externo ingrese al interior de la base y limpia automáticamente el polvo adherido durante el movimiento, lo que extiende la vida útil del equipo.
3. Características de resistencia a la corrosión y al óxido.
El deslizador de material de aleación de aluminio y el asiento de soporte del eje están tratados con anodizado, y el eje está revestido con cromo duro, que tiene prevención de óxido y resistencia a la corrosión, y es adecuado para entornos industriales hostiles.
4. Diseño modular personalizado
El riel deslizante y el deslizador se pueden suministrar por separado, y las piezas desgastadas admiten una intercambiabilidad completa, lo que reduce la complejidad y los costos de mantenimiento en la etapa posterior.
5. Alta rentabilidad
En comparación con los motores lineales, los módulos lineales adoptan un diseño estructural estandarizado, con menores costos de producción y pueden expandir la capacidad de carga a través de rieles guía rígidos, cubriendo escenarios de carga liviana a pesada.
-
Linear Module Application
Equipos de mecanizado CNC
Integración de robots
Equipo de inspección óptica AOI
Máquina de soldadura automática, máquina de montaje superficial
Nuevos equipos de energía y potencia
equipo médico
Fabricación de automóviles y equipos pesados
Automatización de logística y almacenes
-
Selección de módulo lineal
1、 Parámetros básicos de rendimiento
Carga: carga dinámica, carga estática
Velocidad máxima: el módulo de correa síncrona puede alcanzar los 5 m/s (como la serie GTB), el módulo de tornillo de bola suele ser ≤ 1,5 m/s
Recorrido efectivo: Requiere un 10-15 % más de distancia de protección de recorrido para evitar colisiones de límite mecánico
2. Tamaño y material del cuerpo
Ancho del módulo: determina la capacidad de carga
Longitud de instalación: debe coincidir con el recorrido efectivo y el espacio límite mecánico
Tipo de bloque deslizante: tipo brida (diseño de ancho plano) o tipo cuadrado (diseño de alta rigidez)
Nivel de protección: Módulo completamente cerrado > Módulo semicerrado > Módulo abierto
3、 Parámetros de adaptación ambiental
Compensación de temperatura: Las escenas de precisión requieren la configuración de varillas de tornillo de grado de pulido
Resistencia a la corrosión: aluminio anodizado + eje cromado, adecuado para entornos ácidos y alcalinos.
Diseño a prueba de polvo: cinta de sellado de acero inoxidable + estructura de limpieza automática de polvo (adecuado para talleres sin polvo)
-
