Clasificación lineal de guías
1、Clasificar por tipo de elemento rodante
Tipo
Característica

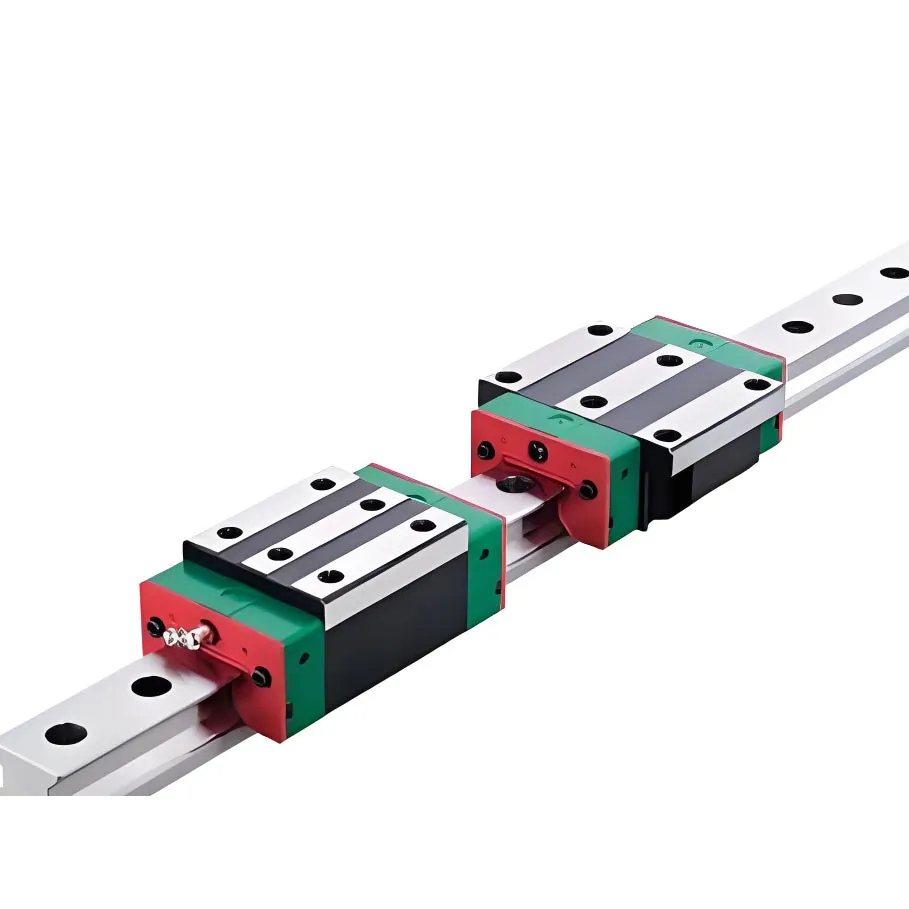

Guía lineal tipo bola
Baja resistencia a la fricción y alta precisión de movimiento.
Guía lineal de tipo rodillo
Alta rigidez, alta carga
2、Clasificado por forma estructural
Tipo
Característica
Carril guía rectangular
La estructura es simple, fácil de procesar y tiene un gran ancho de carga.
Carril guía de arco
Alta capacidad de carga, alta estabilidad, instalación flexible, fácil mantenimiento y conservación.

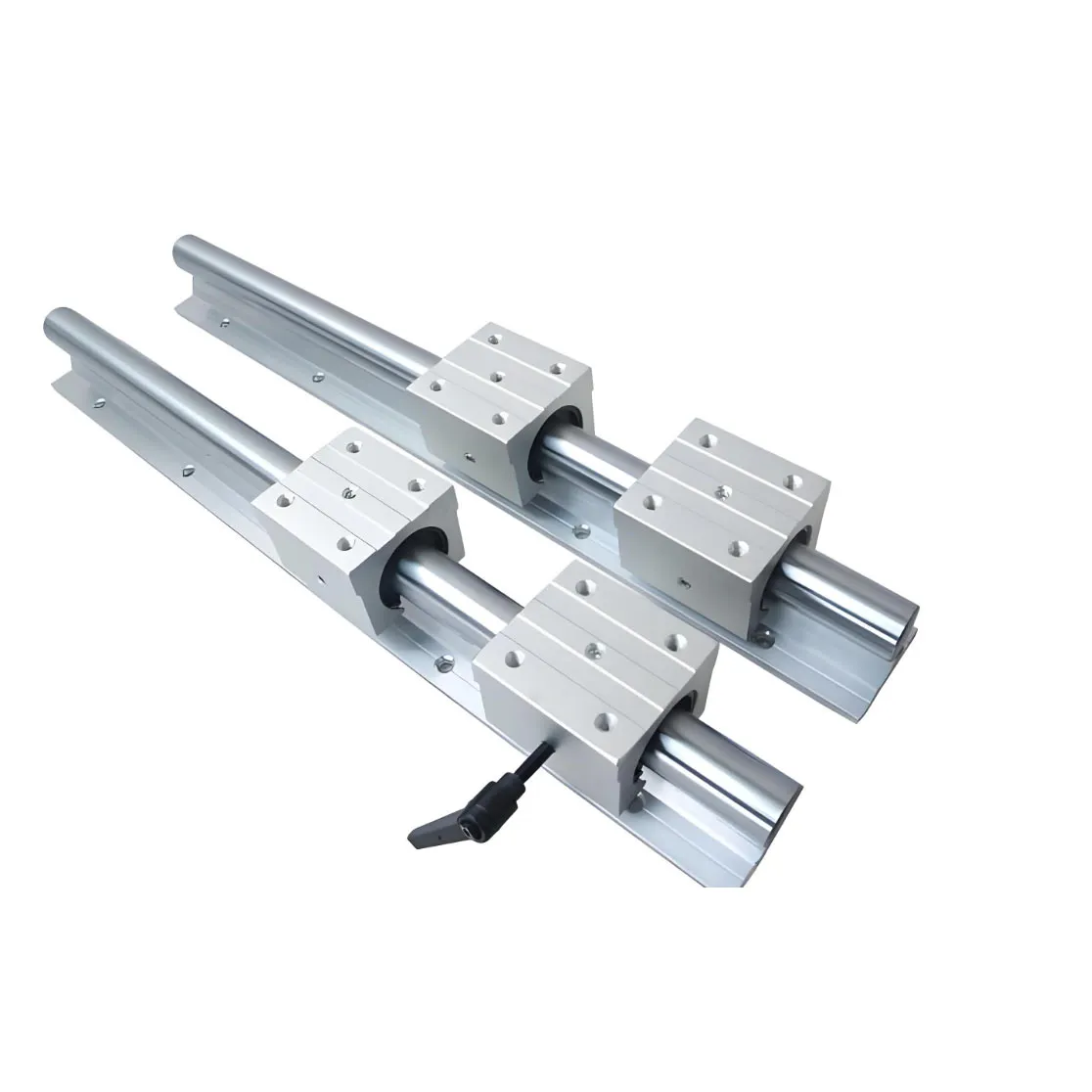

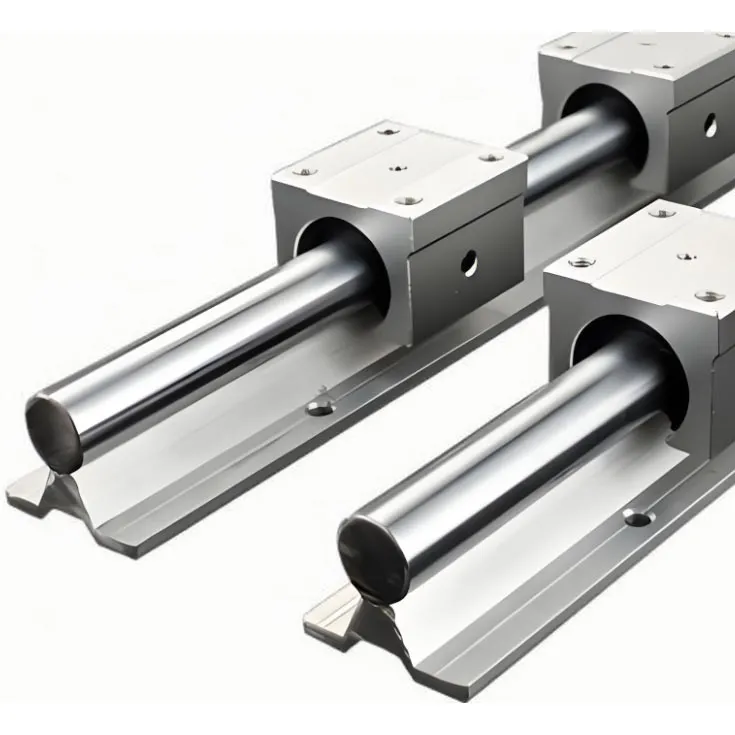

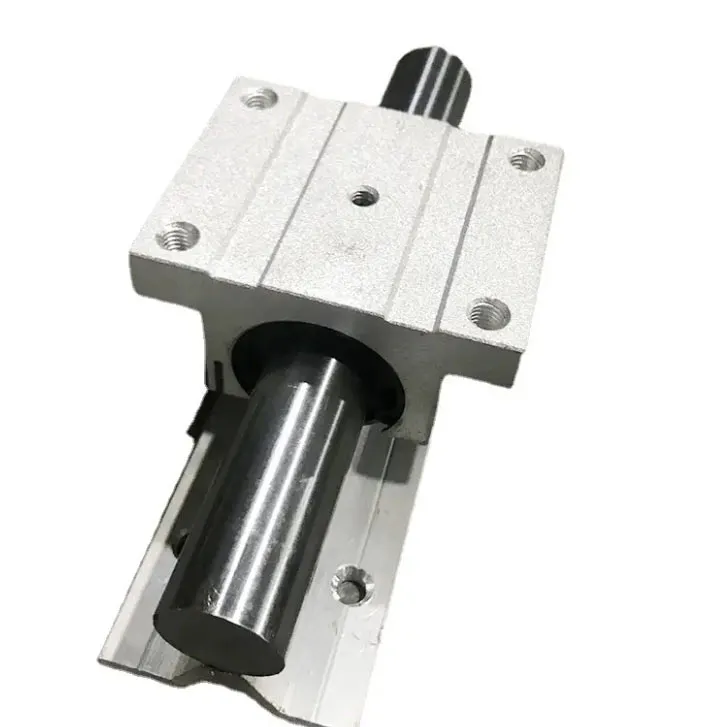

carril guía cilíndrico
Fabricación sencilla, requisitos de alta precisión.
3、Clasificado por indicadores de desempeño
Tipo
Característica
Guía lineal de alta precisión
Seleccione la tecnología de procesamiento de grado de molienda
Guía lineal de carga pesada
Utilizando material de acero de aleación Cr/Mo
Guía lineal silenciosa de alta velocidad
Baja fricción, silencioso
Guía lineal micro
Diseño extremadamente compacto
Grado del producto
Nombre del grado
Paralelismo de marcha (carril guía de 100 mm)
Escenarios aplicables
Común (C)
≤5 micras
Equipos de automatización simples, maquinaria de embalaje común.
mayor (H)
≤3 μm
Máquina herramienta de precisión, eje no crítico, equipo de impresión convencional
Grado de precisión (P)
≤2 micras
Ejes clave de máquinas herramienta CNC e instrumentos de medición de alta precisión
Grado de ultraprecisión (UP)
≤1,5 μm
Fabricación de obleas semiconductoras, equipos de enfoque óptico
-
Funciones lineales de guía
1. Control de alta precisión
Mediante procesos de mecanizado de precisión, como el rectificado y el temple, y el diseño de estructuras de circulación de bolas/rodillos, se puede lograr una precisión micrométrica en el posicionamiento repetitivo. La optimización de los componentes de las bolas elimina el retardo de movimiento y mejora la suavidad de funcionamiento.
2. Baja fricción y alta eficiencia.
Al utilizar la fricción de rodadura, el consumo de energía se reduce en más del 60 % en comparación con la fricción de deslizamiento y se admite el movimiento de alta velocidad.
3. Alta capacidad de carga de rigidez.
La disposición de bolas/rodillos de cuatro columnas y la tecnología de ajuste de precarga permiten soportar cargas compuestas (radiales, axiales y de momento), y cargas estáticas de cientos de kilonewtons. Además, se optimiza para trabajos pesados, lo que triplica el área de contacto de las guías de rodillos y resulta ideal para situaciones de alto impacto, como en equipos de estampación.
4. Larga vida útil y confiabilidad
Riel guía de acero endurecido con protección de sellado multicapa, excelente resistencia al desgaste y una vida útil de decenas de miles de horas.
Estructura antierosión ambiental, a prueba de polvo e impermeable, y materiales resistentes a altas y bajas temperaturas, adecuados para entornos hostiles como talleres de semiconductores y maquinaria alimentaria.
5. Modularidad y adaptabilidad
Diseño de tamaño y orificio de instalación estandarizados, compatible con las interfaces de las principales marcas, lo que permite un reemplazo rápido y la expansión del sistema.
Diseño compacto: deslizador de micro riel adecuado para escenarios con espacio limitado, como electrónica 3C y equipos médicos.
-
Guía de ventajas de rendimiento lineal
Dimensión de ventaja
Apoyo técnico
posicionamiento preciso
Precisión de repetibilidad a nivel micrométrico + capacidad de centrado automático (el diseño de ranura de arco absorbe la desviación de la instalación)
Capacidad de carga eficiente
Distribución de carga compuesta de bolas/rodillos de cuatro columnas + estructura resistente a impactos con tapa de extremo reforzada
Adaptabilidad dinámica
Se ajusta con precisión a los requisitos de las condiciones de trabajo
Compatibilidad ambiental
Sellado multicapa + diseño autolubricante/sin mantenimiento, que reduce la interferencia de la contaminación por polvo y aceite.
-
Selección lineal de guía
Nivel de precisión: la precisión C3/C5/C7 corresponde a diferentes requisitos de posicionamiento;
Tipo de carga: carga estática (kN), carga dinámica (kN) y momento (N · m) acorde a las características de carga del equipo;
Adaptación ambiental: rango de temperatura, nivel de protección y método de lubricación (lubricación con grasa/lubricación con aceite).
-
Aplicación lineal de guía
Centros de máquinas
Tornos NC
Rectificadoras
Máquinas de mecanizado de precisión
Máquinas de corte pesadas
Dispositivos de automatización
Equipo de transporte
Equipo de medición
Dispositivos que requieren alta precisión posicional
-

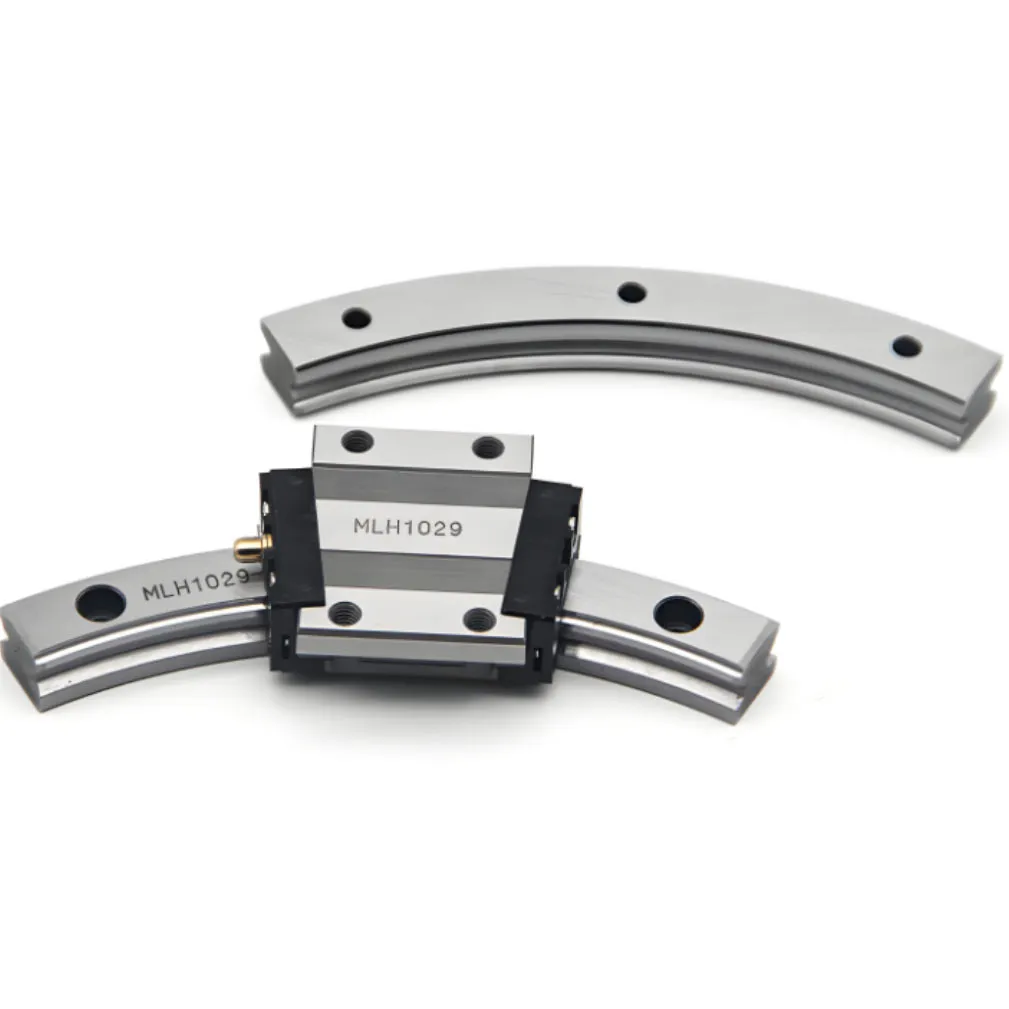

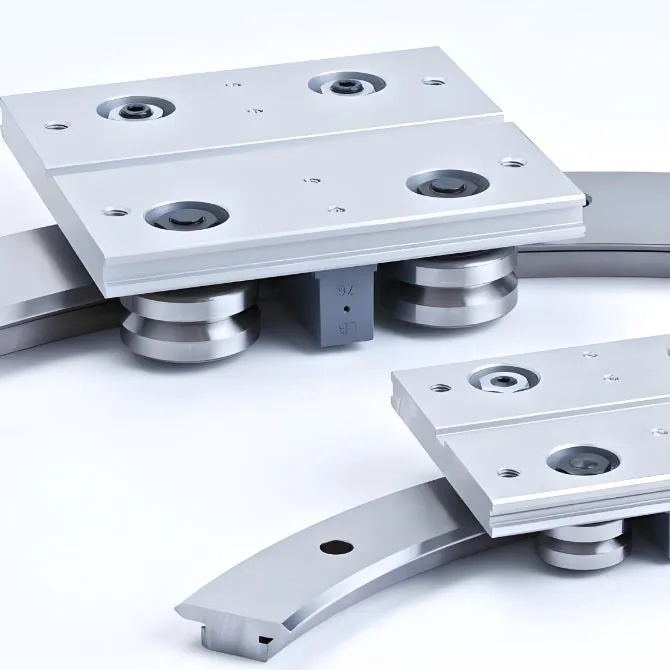

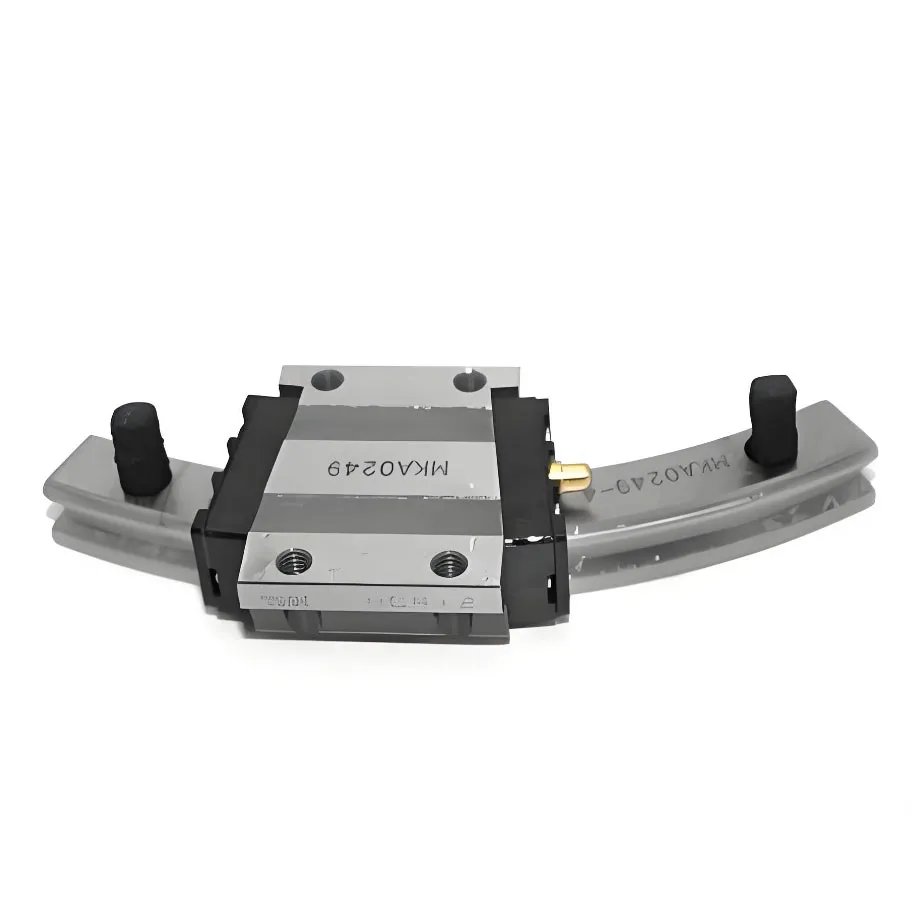

Diseño de sistemas de movimiento de arco de alta precisión con rieles lineales curvos HCR y rodamientos personalizados
En las aplicaciones industriales modernas, la precisión y la flexibilidad de los sistemas de movimiento son cruciales para lograr eficiencia, exactitud y confiabilidad. Sistemas de rieles lineales curvos HCR, incluidos los modelos HCR45A+60/1000R y HCR45A+60/1200R, proporciona soluciones avanzadas para alta precisión movimiento de arco en máquinas CNC, sistemas robóticos y líneas de producción automatizadas. Al combinar una construcción robusta, radios personalizables y suaves sistemas de rodamientos, las guías lineales curvas HCR permiten a los ingenieros diseñar sistemas de movimiento que satisfagan demandas operativas complejas.
1. La importancia del movimiento del arco en los sistemas industriales
Las guías lineales tradicionales están diseñadas para movimientos en línea recta, lo que puede limitar la flexibilidad del diseño de una máquina. En contraste, carriles lineales curvos permiten que los componentes sigan trayectorias circulares o en arco, lo que permite diseños compactos, uso eficiente del espacio y flujo de trabajo mejorado en líneas de producción automatizadas. Las fresadoras CNC, los brazos robóticos y los sistemas de inspección se benefician del movimiento de arco suave y preciso que ofrecen las guías curvas HCR, lo que garantiza que las máquinas puedan ejecutar operaciones complejas con una precisión constante.
2. Ingeniería de precisión de rieles lineales curvos HCR
La precisión de HCR45A+60/1000R y HCR45A+60/1200R se logra a través de varias innovaciones de ingeniería:
Rieles y soportes de acero endurecido: Proporciona resistencia al desgaste y mantiene un movimiento suave durante largos períodos de funcionamiento.
Rodamientos de bolas de recirculación: Garantiza un movimiento de baja fricción y altamente repetible, reduciendo la vibración y el juego.
Radio personalizable: Las diferentes opciones de radio permiten a los ingenieros seleccionar la curva ideal para el diseño específico de su máquina, manteniendo la precisión tanto en arcos cerrados como extendidos.
Estas características hacen que los carriles lineales curvos HCR sean especialmente adecuados para high-precision applications donde cada milímetro de movimiento importa.
3. Aplicaciones en Máquinas CNC
Las máquinas CNC a menudo requieren que las herramientas se muevan a lo largo de trayectorias curvas o circulares para contornear, grabar o fresar. Utilizando guías lineales curvas HCR, los ingenieros pueden diseñar máquinas CNC que mantengan velocidades de avance constantes a lo largo de trayectorias complejas. El suave movimiento de Rieles curvos HCR45A Minimiza la vibración, mejora la calidad del acabado superficial y mejora la precisión dimensional. El HCR45A+60/1000R Es ideal para máquinas más pequeñas que requieren arcos más cerrados, mientras que HCR45A+60/1200R Soporta máquinas más grandes con recorrido curvo extendido, manteniendo la estabilidad y precisión bajo cargas más pesadas.
4. Aplicaciones en Robótica
Los sistemas robóticos se benefician enormemente de las guías lineales curvas HCR en aplicaciones como recogida y colocación, montaje y manipulación de materiales. Las guías permiten que los componentes robóticos se muevan a lo largo de arcos precisos sin la complejidad de juntas giratorias adicionales. Las ventajas incluyen:
Movimiento suave y de alta velocidad for efficient operation.
Repetibilidad precisa for repetitive tasks.
Diseño compacto, lo que permite una mejor utilización del espacio de trabajo.
Los robots más pequeños suelen utilizar HCR45A+60/1000R para tareas de alta precisión, mientras que los robots industriales con cargas útiles más grandes y distancias de viaje más largas dependen de HCR45A+60/1200R.
5. Integración y Mantenimiento
Los rieles lineales curvos HCR son fáciles de integrar en los marcos de las máquinas gracias al montaje con bridas y a las especificaciones de radio prediseñadas. La construcción de acero inoxidable y los bloques de cojinetes sellados reducen el riesgo de contaminación, mientras que la lubricación de rutina garantiza un rendimiento a largo plazo. La integración adecuada garantiza que las máquinas funcionen de manera eficiente y mantengan una alta precisión durante su vida útil.
6. Ventajas sobre los sistemas tradicionales
En comparación con los rieles lineales rectos o los mecanismos giratorios complejos, las guías curvas HCR proporcionan:
Diseño de máquina simplificado con menos componentes mecánicos.
Alta precisión en el movimiento del arco con un juego mínimo.
Funcionamiento suave y de baja fricción incluso en condiciones de alta velocidad y alta carga.
Requisitos de mantenimiento reducidos y vida útil extendida.
Estos beneficios hacen que los rieles curvos HCR sean la opción preferida para los ingenieros que diseñan sistemas de movimiento de arco de alta precisión en entornos industriales modernos.
Conclusión
Sistemas de rieles lineales curvos HCR, incluido HCR45A+60/1000R y HCR45A+60/1200R, ofrece soluciones de movimiento de arco suaves, duraderas y de alta precisión para máquinas CNC, robótica y líneas de producción automatizadas. Al combinar radios personalizables, construcción robusta y sistemas de rodamientos avanzados, permiten a los ingenieros diseñar sistemas de movimiento eficientes, precisos y confiables capaces de satisfacer las demandas de la industria moderna.
-
Mejora de la automatización industrial con sistemas de guía lineal curvada HCR: movimiento de arco suave para aplicaciones CNC y robótica
La automatización industrial requiere cada vez más máquinas que puedan realizar movimientos precisos a lo largo de trayectorias curvas. Sistemas de guía lineal curvada HCR, incluido HCR45A+60/1000R y HCR45A+60/1200R, proporciona soluciones innovadoras para una fluidez movimiento de arco en máquinas CNC, sistemas robóticos y entornos de producción automatizados. Estos sistemas combinan radios personalizables, rodamientos de precisión y rieles robustos para mejorar la productividad, la eficiencia y la precisión en aplicaciones industriales complejas.
1. El papel de las guías lineales curvas en la automatización
Los sistemas de automatización se benefician del movimiento curvo porque permite diseños más compactos, una complejidad mecánica reducida y una flexibilidad operativa mejorada. Las guías en línea recta a menudo requieren juntas giratorias adicionales para lograr un movimiento circular, lo que aumenta la cantidad de componentes y posibles puntos de falla. Por el contrario, las guías lineales curvas HCR permiten que los componentes sigan arcos suaves directamente, lo que reduce la complejidad mecánica y mantiene la precisión.
2. Características de las guías lineales curvas HCR
El HCR45A+60/1000R y HCR45A+60/1200R Los sistemas ofrecen varias características clave:
Rieles y bloques de rodamientos rectificados con precisión: Proporciona un movimiento uniforme y suave a lo largo de trayectorias curvas.
Rodamientos de bolas de recirculación: Garantiza un movimiento repetible y de baja fricción para aplicaciones de alta velocidad.
Radio personalizable: Permite a los ingenieros seleccionar el radio de arco óptimo para cada máquina, lo que garantiza un movimiento preciso a lo largo de trayectorias complejas.
Construcción duradera: Los rieles de acero inoxidable y los cojinetes sellados reducen el desgaste y los requisitos de mantenimiento.
Estas características permiten que las guías curvas HCR ofrezcan alta precisión en aplicaciones que requieren movimiento continuo o repetitivo a lo largo de arcos.
3. Aplicaciones CNC
En el mecanizado CNC, las herramientas a menudo deben seguir trayectorias curvas o circulares para cortar, fresar o grabar. Rieles lineales curvos HCR Proporcionan un movimiento suave y repetible para los cabezales de las herramientas, mejorando la precisión del mecanizado, reduciendo la vibración y garantizando acabados superficiales de alta calidad. El 1000R El radio es adecuado para máquinas compactas, mientras que el 1200R El radio se adapta a máquinas CNC más grandes que requieren un recorrido de arco más largo.
4. Aplicaciones de la robótica
Los brazos robóticos y los sistemas de manipulación automatizados requieren un movimiento de arco preciso para las operaciones de recogida y colocación, montaje e inspección. Soporte de guías lineales curvas HCR:
Movimientos de alta velocidad con mínima vibración.
Posicionamiento preciso y repetibilidad para tareas repetitivas.
Diseño compacto, que permite un uso eficiente del espacio de trabajo.
Los robots más pequeños se benefician de HCR45A+60/1000R, mientras que los robots industriales más grandes utilizan HCR45A+60/1200R para gestionar cargas útiles más pesadas y rutas de movimiento extendidas.
5. Integración en Sistemas Automatizados
Los rieles lineales curvos HCR están diseñados para una fácil integración en sistemas de automatización. Los radios prediseñados simplifican el diseño de la máquina y las opciones de montaje con bridas permiten una fijación segura a los marcos. Los bloques de rodamientos sellados minimizan la contaminación y la lubricación de rutina garantiza un rendimiento a largo plazo. La integración de estos rieles reduce la complejidad mecánica, mejora la confiabilidad y mejora la precisión de los sistemas automatizados.
6. Ventajas sobre los sistemas de movimiento convencionales
En comparación con las guías lineales tradicionales o los mecanismos giratorios, las guías curvas HCR ofrecen:
Diseño simplificado con menos piezas móviles.
Movimiento suave y de baja fricción a lo largo de arcos.
Mantenimiento reducido y mayor vida útil.
Alta precisión y repetibilidad incluso en aplicaciones de alta velocidad.
Estas ventajas hacen de los sistemas lineales curvos HCR la opción preferida para los ingenieros que buscan soluciones de movimiento de arco eficientes, confiables y precisas.
7. Mejorar la productividad y la eficiencia
Al implementar guías lineales curvas HCR en sistemas robóticos y CNC, los fabricantes pueden:
Reduzca los tiempos de ciclo debido a un movimiento más suave.
Incrementar el rendimiento de producción.
Mantenga una mayor precisión de mecanizado y ensamblaje.
Reduce downtime and maintenance costs.
La combinación de radios de arco personalizables y tecnología avanzada de rodamientos garantiza que las máquinas industriales funcionen con una eficiencia óptima.
Conclusión
Sistemas de guía lineal curvada HCR, incluido HCR45A+60/1000R y HCR45A+60/1200R, proporciona soluciones de movimiento de arco suaves, precisas y duraderas para máquinas CNC, robótica y líneas de producción automatizadas. Con radios personalizables, sistemas de rodamientos avanzados y una construcción robusta, los rieles curvos HCR permiten a los ingenieros diseñar sistemas de automatización confiables, eficientes y de alto rendimiento que satisfacen las exigentes necesidades de la industria moderna.
-
