Ang disenyo ng ball screw ay gumaganap ng isang kritikal na papel sa mga modernong sistema ng paggalaw ng katumpakan. Mula sa CNC machine tools at industrial automation hanggang sa robotics at semiconductor equipment, direktang tinutukoy ng mahusay na disenyong ball screw ang katumpakan ng pagpoposisyon, kapasidad ng pagkarga, kahusayan, at buhay ng serbisyo. Hindi tulad ng mga lead screw na umaasa sa sliding friction, ang mga ball screw ay gumagamit ng mga rolling ball upang magpadala ng puwersa, na nakakamit ng mataas na mechanical efficiency at repeatability. Tinutuklas ng artikulong ito ang mga pangunahing kaalaman sa disenyo ng ball screw, mga pangunahing parameter, karaniwang mga hamon sa disenyo, at pinakamahuhusay na kagawian upang matulungan ang mga inhinyero na piliin o i-customize ang tamang solusyon para sa kanilang mga aplikasyon.
Ano ang Disenyo ng Ball Screw at Bakit Ito Mahalaga
Sa kaibuturan nito, disenyo ng ball screw ay tumutukoy sa inhinyero ng screw shaft, nut, ball circulation system, at mga sumusuportang bahagi upang i-convert ang rotary motion sa tumpak na linear motion. Ang isang maayos na idinisenyong ball screw ay maaaring umabot sa kahusayan sa itaas ng 90%, na makabuluhang binabawasan ang torque ng pagmamaneho at pagbuo ng init.
Ang kahalagahan ng disenyo ng ball screw ay nakasalalay sa pagganap sa antas ng system. Ang mga hindi magandang pagpipilian sa disenyo ay maaaring humantong sa napaaga na pagkasira, panginginig ng boses, ingay, backlash, o kahit na sakuna na pagkabigo. Sa kabaligtaran, pinapabuti ng isang na-optimize na disenyo ng ball screw ang katumpakan ng pagpoposisyon, pinahuhusay ang higpit, sinusuportahan ang mas mataas na bilis, at pinapaliit ang mga gastos sa pagpapanatili. Para sa mga industriyang may mataas na katumpakan, ang disenyo ng ball screw ay hindi isang karaniwang pagpipiliang bahagi ngunit isang kritikal na bahagi ng pangkalahatang mekanikal na arkitektura.
Mga Pangunahing Parameter sa Disenyo ng Ball Screw
Tinutukoy ng ilang pangunahing parameter ang disenyo ng ball screw at dapat suriin nang magkasama sa halip na ihiwalay:
Lead (Pitch): Tinutukoy ng lead kung gaano kalayo ang paglalakbay ng nut sa bawat turnilyo ng turnilyo. Ang isang mas maliit na lead ay nagpapabuti sa positioning resolution at thrust ngunit nililimitahan ang bilis, habang ang isang mas malaking lead ay sumusuporta sa high-speed na paggalaw sa gastos ng torque at katumpakan.
diameter: Direktang nakakaapekto ang diameter ng screw sa load capacity, rigidity, at critical speed. Ang mas malalaking diameter ay nagpapabuti sa higpit at buckling resistance ngunit nagpapataas ng inertia at gastos.
Marka ng Katumpakan: Ang disenyo ng ball screw ay madalas na sumusunod sa mga internasyonal na pamantayan tulad ng mga marka ng katumpakan ng ISO o JIS. Ang mga marka ng mas mataas na katumpakan ay nagbibigay ng mas mahigpit na mga pagpapaubaya sa lead at mas mahusay na pag-uulit, na mahalaga para sa CNC at precision automation.
Preload: Ang preload ay nag-aalis ng axial backlash sa pamamagitan ng paglalapat ng panloob na presyon sa pagitan ng mga bola at mga raceway. Ang wastong preload na disenyo ay nagpapataas ng higpit ngunit nagpapataas din ng friction at init, na nangangailangan ng maingat na balanse.
Ang mga parameter na ito ay bumubuo sa pundasyon ng anumang maaasahang diskarte sa disenyo ng ball screw.
Pagsusuri ng Pag-load sa Disenyo ng Ball Screw
Ang pagsusuri sa pag-load ay isa sa mga pinakamahalagang hakbang sa disenyo ng ball screw. Dapat isaalang-alang ng mga taga-disenyo hindi lamang ang nominal na axial load kundi pati na rin ang mga dynamic at panlabas na puwersa na nakakaapekto sa pagganap sa paglipas ng panahon.
Kasama sa axial load ang gumaganang thrust na nabuo sa panahon ng operasyon, habang ang mga radial load—bagaman karaniwang hindi kanais-nais—ay maaaring mangyari dahil sa misalignment o structural deflection. Ang mga moment load na dulot ng off-center forces ay maaaring makabuluhang bawasan ang buhay ng ball screw kung hindi maayos na matugunan.
Sa propesyonal na disenyo ng ball screw, kinakalkula ng mga inhinyero ang katumbas na dynamic na pagkarga at static na pagkarga upang i-verify na ang napiling turnilyo ay nakakatugon sa parehong mga kinakailangan sa buhay at kaligtasan ng pagod. Ang pagwawalang-bahala sa mga tunay na kundisyon sa pagpapatakbo ay kadalasang nagreresulta sa mga sistemang kulang sa disenyo na nabigo nang matagal bago ang kanilang teoretikal na habang-buhay.
Bilis, Kritikal na Bilis, at Mga Pagsasaalang-alang sa Buckling
Ang mga high-speed na application ay nangangailangan ng espesyal na atensyon sa disenyo ng ball screw. Habang tumataas ang bilis ng pag-ikot, tumataas din ang panganib ng vibration at resonance. Ang kritikal na bilis ay ang bilis ng pag-ikot kung saan ang tornilyo ay nagsisimulang mag-vibrate nang labis dahil sa natural na dalas nito.
Dapat isaalang-alang ng disenyo ng ball screw ang haba ng turnilyo, diameter, configuration ng suporta sa dulo, at paraan ng pag-mount upang matiyak na ang bilis ng pagpapatakbo ay nananatiling ligtas sa ibaba ng kritikal na limitasyon ng bilis. Katulad nito, ang pagsusuri ng buckling ay mahalaga para sa vertical o long-stroke na mga aplikasyon, kung saan ang mga compressive load ay maaaring magdulot ng kawalang-tatag.
Ang pagpili ng naaangkop na mga suporta sa dulo—naayos, sinusuportahan, o lumulutang—ay maaaring makabuluhang mapabuti ang kritikal na bilis at buckling resistance nang hindi binabago ang turnilyo mismo.

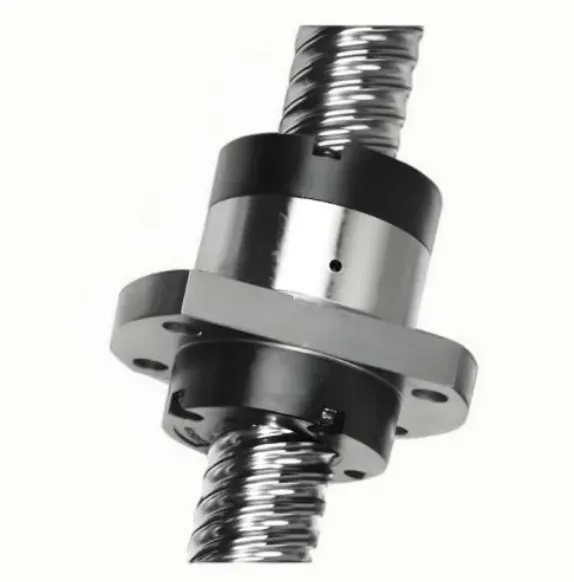

Disenyo ng Ball Screw Nut at Circulation System
Ang nut at ball circulation system ay sentro sa kalidad ng disenyo ng ball screw. Ang mga bola ay patuloy na umiikot sa pagitan ng nut at turnilyo sa mga panloob o panlabas na daanan ng pagbalik, na nagpapagana ng maayos na paggalaw at pamamahagi ng pagkarga.
Kasama sa mga karaniwang disenyo ng sirkulasyon ang mga panloob na deflector, mga takip ng dulo, at mga panlabas na tubo. Ang bawat isa ay may mga pakinabang depende sa bilis, pagkarga, ingay, at mga kinakailangan sa pagpapanatili. Halimbawa, ang mga panloob na disenyo ng sirkulasyon ay sumusuporta sa mas mataas na bilis at mas tahimik na operasyon, habang ang mga panlabas na disenyo ng tubo ay mas madaling mapanatili at suriin.
Ang pagpili ng materyal para sa nut—karaniwang alloy steel o specialized bearing steel—ay nakakaimpluwensya rin sa wear resistance at pangmatagalang katumpakan sa disenyo ng ball screw.
Lubrication at Sealing sa Ball Screw Design
Ang pagpapadulas ay madalas na minamaliit sa disenyo ng ball screw, ngunit mayroon itong direktang epekto sa kahusayan at buhay ng serbisyo. Ang wastong pagpapadulas ay binabawasan ang alitan, pinipigilan ang metal-to-metal contact, at pinoprotektahan ang mga raceway mula sa kaagnasan.
Dapat pumili ang mga taga-disenyo ng mga angkop na paraan ng pagpapadulas, gaya ng grasa o langis, batay sa bilis ng pagpapatakbo, temperatura, at kapaligiran. Ang mga pinagsama-samang lubrication port at channel ay karaniwang mga tampok sa advanced na disenyo ng ball screw.
Ang pagbubuklod ay pare-parehong mahalaga. Pinipigilan ng mga wiper, seal, at protective bellow ang mga kontaminant tulad ng alikabok, chips, at coolant na makapasok sa nut. Sa malupit na pang-industriya na kapaligiran, ang matatag na disenyo ng sealing ay maaaring pahabain ang buhay ng ball screw ng ilang beses.
Mga Karaniwang Pagkakamali sa Disenyo ng Ball Screw na Dapat Iwasan
Sa kabila ng kapanahunan nito, ang disenyo ng ball screw ay madaling kapitan ng paulit-ulit na pagkakamali. Ang isang karaniwang isyu ay ang sobrang pinasimple na pagpili batay lamang sa pag-load at lead, hindi pinapansin ang bilis, higpit, at mga thermal effect. Ang isa pang madalas na error ay ang labis na preload, na nagpapabuti sa higpit ngunit nagpapabilis ng pagkasira at pag-ipon ng init.
Ang maling pagkakahanay sa pagitan ng ball screw at mga linear na gabay ay isa pang kritikal na depekto sa disenyo. Kahit na ang mga maliliit na angular na error ay maaaring magpakilala ng mga hindi gustong radial forces, na makabuluhang binabawasan ang buhay ng pagkapagod. Palaging isinasaalang-alang ng propesyonal na disenyo ng ball screw ang pagkakahanay ng system, katumpakan ng pag-mount, at katigasan ng istruktura bilang bahagi ng kumpletong solusyon.
Custom na Ball Screw Design para sa Mga Espesyal na Application
Hindi matutugunan ng mga karaniwang produkto ng catalog ang bawat kinakailangan sa aplikasyon. Ang custom na disenyo ng ball screw ay nagiging kinakailangan para sa mga natatanging stroke, hindi karaniwang mga lead, matinding pagkarga, o mga espesyal na kondisyon sa kapaligiran.
Maaaring kabilang sa mga custom na disenyo ang mga espesyal na materyales, mga pang-ibabaw na paggamot, binagong geometry ng nut, o pinagsama-samang mga feature sa pagpapalamig. Sa mga high-end na kagamitan, ang disenyo ng ball screw ay madalas na malapit na nauugnay sa pagpili ng servo motor, mga algorithm ng kontrol, at pagsusuri sa istruktura upang makamit ang pinakamainam na pagganap ng system.
Ang pakikipagtulungan sa isang may karanasan na tagagawa ng ball screw sa yugto ng disenyo ay maaaring makabuluhang bawasan ang mga panganib sa pag-unlad at mga gastos sa lifecycle.
Konklusyon: Pag-optimize ng Pagganap sa Pamamagitan ng Smart Ball Screw Design
Ang disenyo ng ball screw ay higit pa sa pagpili ng screw at nut—ito ay isang multidisciplinary engineering na proseso na nagbabalanse sa katumpakan, pagkarga, bilis, higpit, at tibay. Ang isang mahusay na naisakatuparan na disenyo ng ball screw ay nagpapahusay sa kahusayan sa paggalaw, nagpapabuti sa pagiging maaasahan, at sumusuporta sa pangmatagalang katatagan ng pagpapatakbo sa malawak na hanay ng mga industriya.
Sa pamamagitan ng pag-unawa sa mga pangunahing parameter, pagsasagawa ng makatotohanang pag-load at pagsusuri ng bilis, at pag-iwas sa mga karaniwang pitfalls sa disenyo, maa-unlock ng mga inhinyero ang buong potensyal ng teknolohiya ng ball screw. Gumagamit man ng mga karaniwang bahagi o nagsusumikap ng mga custom na solusyon, ang maalalahanin na disenyo ng ball screw ay nananatiling pundasyon ng mga high-precision na mechanical system.
